Устройство кровли из профлиста по деревянной обрешетке: как правильно класть профнастил?

Монтаж профлиста на крышу по деревянной обрешетке и подробная технология устройства кровли

Чтобы защитить дом от осадков и негативного влияния внешних факторов, важной составляющей всего процесса строительства является установка крыши. Материал из которого она сделана обязательно должен быть качественным и прочным. При его выборе хорошим вариантом будет именно профлист.

Его преимущество заключается в том, что такой материал можно использовать для покрытия любых сооружений: дачных домов, особняков или же каких-либо хозяйственных построек.

Он характеризуется долговечностью и способен выдержать сильные физические или погодные воздействия.

Профлист имеет привлекательный внешний вид и большой выбор цветовой палитры при покупке, может принимать различные конфигурации и формы крыши, менее требовательный в уходе по сравнению с другими материалами, а также его можно самостоятельно прикрепить без помощи специалистов.

В этой статье мы подробно рассмотрим, как покрыть крышу профлистом и разберем устройство кровельного пирога.

Подготовка к монтажу покрытия

Установка гидроизоляции. Металлические доски из профлиста по частям возводят на заранее установленные стропила крыши при расстоянии 1,2 -1,5 м. Для создания гидроизоляционного слоя под кровлей нужно разместить пленку из адсорбирующим слоем. Провис пленки должен быть не больше чем 20 мм. С целью удобной укладки на ее края наносят маркированные пометки чтобы обозначить размер нахлеста.

Используя степлер при помощи оцинкованных скобок или гвоздей гидроизоляционную пленку нужно прикрепить к поверхности стропил. Крепление проводиться от самого низа кверху закрепляя ее возле окантовки и постепенно поднимаясь к коньку крыши. На этом гидроизоляционные работы по обделке крыши закончены.

Возведение на крышу обрешетки. Обрешетка — деревянная конструкция в виде решетки, что устанавливается при возведении крыши. Для предотвращения гниения деревянных досок, их заранее обрабатывают антисептиком и затем размещают над гидроизоляционной пленкой через бруски в 50 мм.

Способы создания кровельного пирога

Кровельный пирог состоит из кровельного покрытия, обрешетки, контробрешетки, материалов для гидроизоляции и теплоизоляции, пароизоляции, стропила, рейки потолка и самого потолка.

  1. В данном случае зазор вентиляции должен быть от 50 мл, толщина утеплителя — 150 мл. Также следует определить размеры стропильной системы. Пленку для гидроизоляции применять не нужно.
  2. Второй вариант наиболее популярный в применении. Следуя ему на поверхность дома устанавливается 150 миллиметровая стропила. Под ней раскладывают пленку для пароизоляции и далее все накрывается ветроизоляционной пленкой. Стропила покрывают смонтированной контробрешетка. Такой монтаж будет правильно сделан только тогда, если в результате его проведения сформировался вентиляционный канал. Контробрешетку размещают под обрешеткой и под конец делается укладка основания кровли.
  3. Если следовать этому способу, то на четвертом этапе возведения кровельного пирога делается укладка крыши утеплителем. Благодаря ему можно значительно сэкономить деньги, если необходимо утеплить дом. Желательно для утепления использовать такой материал как базальт. Он наилучшим образом сможет уберечь дом от возможных сквозняков и холода. На поверхности утеплителя располагают гидроизоляционную пленку. Ее наличие способствует общему уменьшению толщины кровельного пирога, утеплитель может »дышать» и на случай проникновения влаги в пленку она выветривается.

Устройство кровли из профлиста по деревянной обрешетке — технология монтажа

  • Для отделки крыши из такого материала как профлист необходима вентиляция. Поэтому в направлении стропил над гидроизоляцией нужно прибить деревянные бруски размером 50×50 мм. Таким образом, сначала будет создана контробрешетка.
  • Далее к ней нужно прикрепить обрешетку. Чтобы это сделать в горизонтальном направлении забейте доски напротив карниза. Намного легче это будет сделать затянув веревку. Закрепите ее по краям ската и проверьте месторасположение. Возьмите гвозди или скобки и зафиксируйте обрешетку к деревянным блокам контробрешетку.
  • Внизу ската напротив карниза следует прикрепить главную доску обрешетки и требуется, чтобы ее размер толщины превышал все остальные доски. Толщина определяется в зависимости от высоты профиля материала поверхности крыши и длины крепежа, которые закрепляет внешнюю сторону кровельного покрытия.
  • По торцам ската, что располагаются на крыше нужно сделать установку ветровых досок. При правильном расположении они должны быть немного выше, нежели другие части обрешетки. После всего этого монтаж обрешетки совершается снизу вверх, когда деревянные бруски по одному крепятся к стропилам.
  • Чтобы прикрепить одну доску к стропилам потребуется два гвоздя прибитых к верхнему и нижнему краям. Сделав это можно не бояться, что доска в какой-то момент вывернется и повредит внешнее покрытие крыши при сильном давлении на нее.

Минимальный уклон кровли из профлиста

Параметры уклона крыши зависят от используемого материала для ее отделки и климата. Большой уклон крыши в радиусе 45 — 60º подходит для той местности, где часто идут дожди или снег.

За счет большого уклона, масса снега и дождевой воды не будет накапливаться на крыше, а сразу же начнет двигаться по направлению вниз. А вот при сильных порывистых ветрах рекомендуется делать крышу с минимальным уклоном в 20º и не больше.

При таких параметрах монтаж крыши происходит намного легче, потому что можно использовать любые материалы, в том числе и профлист.

Минимальный угол наклона представлен на фото ниже:

Угол наклона кровли

Как рассчитать количество кровли для крыши

Прежде чем сделать расчет всех необходимых материалов при монтаже крыши, нужно решить какую площадь будет занимать каркасный профлист на поверхности здания. Далее измеряются размеры одной профлистной планки по определенной формуле:

N = S ÷ 65;

  • N – количество рулонов гидроизоляции или пароизоляцииж
  • S – площадь кровли, м2.

На основании этого можно определить сколько конкретно материалов нужно закупить.

При расчете теплоизоляционных материалов специально берется инструкция их производителя в которой обязательно указывается средняя степень необходимых материалов на 1 м2. Также нужно брать во внимание коэффициент теплопроводности, что помогает определить толщину слоя утеплителя. А теперь перейдем к кровле крыши профлистом своими руками.

Профлист — монтаж кровли своими руками

Как покрыть крышу профлистом своими руками? Для этого нужно воспользоваться следующей инструкцией:

  • Укладка профлиста на крышу начинается со стороны правого торца;
  • В случае перекрытия шатровой крыши, укладку профилированных пластин начинают делать с двух сторон на основании наивысшей точки ската;
  • Подшивка свесов крыши профлистом. При помощи кровельных саморезов сделайте установку и хорошо зафиксируйте карнизную планку с отступом свеса в 4 см. Затем положите уплотнитель посередине между профилированным листом и планкой;
  • Посмотрите на расположение уклона. Когда он менее чем 14–12 градусов, то уплотнитель будет нужен и на продольных швах;
  • Одним саморезом закрепите первый лист и потом выровняйте по краям, чтобы он соответствовал карнизу;
  • Следующие листы укладывайте внахлест и фиксируйте их по углам саморезами;
  • Когда будут выложены первые четыре листа, выровняйте их используя шнур и затем закрепите;
  • Перейдя на второй уровень укладки профлиста, прикрепите первый лист второго ряда к первому листу первого ряда.

Как покрыть крышу профлистом

Технология монтажа кровли из профлиста

Зачем нужны уплотнители и как их правильно использовать

Герметизация стыков профлиста на кровле производится с помощью уплотнителей.

Уплотнители служат незаменимой вещью при потребности чтобы внутрь дома не проникали осадки.

Даже если небольшое количество жидкости попадет под крышу — это приведет к гниению деревянных досок, на которых она держится и как следствие вся конструкция может со временем рухнуть.

Дело в том, что при отсутствии уплотнителя в крыше остаются небольшие ущелины и зазоры, через которые она может проникнуть внутрь. В таком случае даже гидроизоляция не сможет спасти конструкцию и потребуется делать ремонт крыши.

Кроме жидкости под крышу может попасть грязь, что также неблагоприятным образом повлияет на построенное покрытие для дома.

Особенности уплотнителя

  1. Огнестойкость;
  2. Долговечность. Он может быть пригодным на протяжении девяноста лет и за это время его состояние никак не ухудшиться;
  3. Им можно уплотнять зоны возле конька пристенных и ветровых планок;
  4. Универсальный уплотнитель подойдет для любой части крыши;
  5. Он эластичный и имеет пористую структуру;
  6. Устойчивый против механических воздействий и не допускает влажность и гноение поверхностей крыши;
  7. Обеспечивает звукоизоляцию и теплоизоляцию;
  8. Его толщина составляет 20 мм;
  9. Уплотнитель способен противостоять температурам от – 60 до + 95 градусов;

Герметизация стыков профлиста на кровле

Уплотнять крышу нужно таким образом: сначала следует очистить место для уплотнения от загрязнений и пыли, а потом приклейте ленту к одной из поверхностей шва. При этом не перегибайте ее и не пытайтесь вытянуть. Для правильного выбора ленты следует учитывать ее объем расширения.

Как обойти вытяжку на крыше из профлиста и примыкание трубы к кровле

После того как был сконструирован каркас кровли и все необходимые под ним элементы, стоит начать работу над трубой. В этой ситуации потребуется планка примыкания находящаяся внизу в виде угла при размерах в 140х140 мм и согнутости до 90 градусов которую нужно вкладывать в нижней части дымаря.

Чтобы это сделать, кладут специальный лист. На его поверхности, а также по краям трубы разместите планку примыкания. После того как была установлена нижняя планка примыкания, кладется профлист и сверху на нее положите верхнюю планку примыкания. Далее пропилите штробу болгаркой и забейте отверстие герметиком.

О монтаже доборных элементов читайте здесь.

Для успешного проведения всех монтажных работ во время покрытия здания крышей из профлиста, нужно заранее подготовить необходимые материалы и поэтапно создавать ее основу начиная с возведения обрешетки и гидроизоляции.

Обход дымохода профлистом

Обход печной трубы профлистом

Для правильной отделки крыши стоит все заранее просчитывать пользуясь специальными формулами и под конец строительства установить уплотнитель для защиты дома от проникновения влаги и обязательно расположить материал из профлиста так, чтобы он выглядел эстетично со всех сторон, в том числе и в месте расположения дымаря.

Полезное видео

Монтаж кровли из профлиста в видео формате:

Расчет шага обрешетки под профнастил

При строительстве крыши основное внимание уделяют внешнему материалу отделки, однако при планировании такой работы очень мало, кто задумывается о том, как нужно делать обрешетку такой конструкции. Стоит отметить, что именно от нее будет зависеть качество и долговечность кровли, так как на брусья крепится весь строительный материал, и они обеспечивают прочность и жесткость покрытия.

Один из вариантов обрешетки под профнастил для четырёхскатной крыши

Обрешетка крыши под профнастил

Как правило, обрешетка под профилированный настил представляет собой деревянные брусья, которые крепятся гвоздями или саморезами перпендикулярно стропильным ногам. Наличие обрешетки обеспечит надежность и прочность, а также равномерное распределение всех нагрузок.

Главные достоинства обрешетки:

  • универсальность;
  • быстрый и легкий монтаж;
  • функциональность.

Делают основу под профнастил из деревянных досок, жердей или теса. Под обрешетку нужно положить слой гидроизоляции и утеплителя, где как раз останется вентиляционный зазор для профнастила. Сплошной настил нужно делать вокруг дымоходов, вентиляционных труб, пожарных люков и иных конструкций, которым необходима дополнительная жесткость.

Металлическая обрешетка

На фотографии — металлическая обрешетка под профнастил для плоского типа крыши

Металлическую обрешетку крыши рекомендуют использовать под профнастил только в том случае, если профильный лист толще 0,7 мм, так как данный показатель влияет на вес металла.

Перед началом работ нужно замерить весь периметр обрешечиваемой системы, обязательно учитывая водостоки, трубы, карнизные свесы и т.д. После того, как вы проведете все замеры можно приступать к укладке стальных труб и сваривать их, используя дуговую сварку.

Стропильную доску и гофролист необходимо крепить при помощи саморезов. Обратите внимание, металл не нужно пробивать гвоздями, так как это очень плохо сказывается на показателях геометрической точности.

Устройство обрешетки под профнастил


На видео показан процесс монтажа деревянной обрешетки двухскатной крыши

  1. Разметку положение досок или металлической обрешетки на крайних стропилах и вылет доски за края стропил определяют согласно проекту крыши.
  2. По всей длине ската нужно разметить места крепления досок к брусу. Если в процессе такой работы на них обнаруживаются неровности, то их следует устранить при помощи подручных средств.
  3. Укладывать обрешетку нужно начинать от конька, согласно нанесенной разметке.
  4. После того, как вы разложили все доски, можно начинать их крепить.

Если вы делаете деревянную обрешетку, то доски необходимо крепить к брусу гвоздями 150 и 100 мм.

Шаг и размер обрешетки

Стоит учитывать, что обрешетка для профилированного настила может быть:

  • Сплошная. При выборе такой обрешетки нужно помнить, что древесина может со временем деформироваться (разбухать или усыхать), поэтому между досками нужно оставлять зазор минимум в 10 мм. Кроме того, для сплошной основы иногда используют и листовые материалы, такие как фанера, OSB или влагоустойчивые листы ДСП.
  • С обычным шагом. Такая обрешетка считается самой распространенной. В данном случае шаг обрешетки равняется 20 – 40 см.
  • Разреженная. При выборе такого вида обрешетки нужно знать, что расстояние между ней достигает 50-75 см, а иногда и больше.

Как правило, основу делают из доски или деревянного бруса с квадратным сечением(75, 60 или 50 мм). Ширина доски должна быть не больше 15 см, а толщина около 20 – 50 мм.

На фото показано, какой должен быть размер шага обрешетки наклонной крыши

Крепление профилированного настила к основе необходимо делать с помощью саморезов или гвоздей, которые нужно вбивать в каждое стропило кровли. При этом крепления должны быть в 2 раза больше обрешетки. К примеру, если брус равняется 75Х75 мм, то крепежный элемент должен быть 150 мм.

Стоит отметить, что обеспечить прочность крыши при очень больших нагрузках можно, установив двухслойную основу.Ее нижний ряд должен быть выполнен в виде разреженной обрешетки параллельно коньку, а верхний, перпендикулярно.

Обрешетка под профнастил для стен

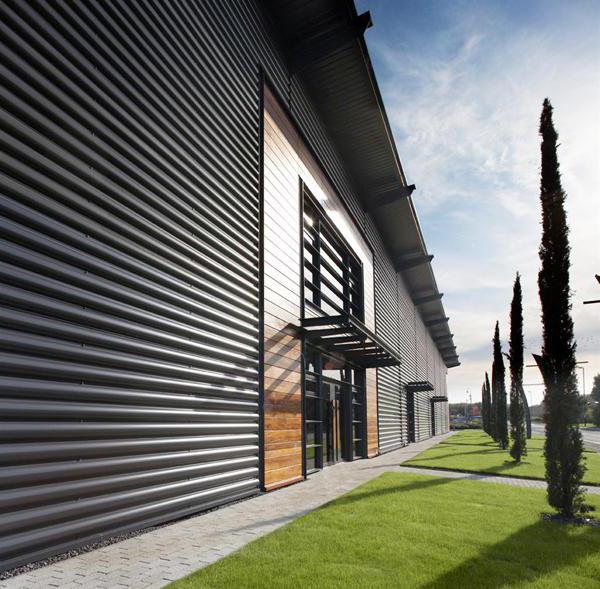

Для обшивки стен применяют самый обычный профилированный настил, высота которого равняется 20 мм, так как листы с большим размером вблизи выглядят очень громоздко. Стандартная толщина профнастила равняется 0,5 мм.

Внешний вид облицованной стены будет зависеть от правильности проведенных работ и качества обрешетки. Наилучшим вариантом для обрешетки стены будет оцинкованный профиль толщиной 0,5 -0,6 мм.

Обрешетка под профнастил для кровли загородного дома

Крепить профнастил нужно к кронштейнам, стандартная длина которого достигает 200 мм. Шаг основы под профилированный настил составляет 980 – 1000 мм. Главным условием при монтаже кронштейнов в горизонтальном направлении является то, что поверхность трубок должна находиться в одной линии, так как именно на нее и будет устанавливаться обрешетка.

Обратите внимание, что принцип установки кронштейнов и обрешетки очень похож на установку маячков для штукатурки стен. Крепить обрешетку к кронштейнам необходимо сверху в трубку при помощи саморезов 5,5Х25 мм или 4,8Х19 мм.

Чтобы монтаж профилированного настила на стены был сделан качественно, по верхней и нижней кромке оконного проема и над дверью обязательно нужно установить обрешетку.

Расчет обрешетки

Расчет основы под профнастил входит в состав абсолютно всех расчетов при подготовке работ по строительству крыши. На основании проведенных расчетов выбирается необходимый материал, который будет использоваться в строительстве.

Стоит учитывать, что размеры доски полностью будут зависеть от применяемого профиля:

Профнастил Шаг стропил в миллиметрах Толщина листа в миллиметрах Сечение досок для обрешетки
Размер в мм
Угол уклона крыши
30˚ 45˚
НС — 20 До 1000
0,55
0,75
30Х100
400 600
500 700
НС-35 До 1000
0,55
0,75
30Х100
1000 1000
1200 1300
С — 44 До 1000
0,55
0,75
30Х100
900 1500
1100 1400

Стоимость обрешетки под профнастил

Стоимость обрешетки зависит от многих факторов, например, толщины и высоты досок или бруса. Если вы будете производить все работы самостоятельно, то, конечно же, вам это обойдется значительно дешевле, так как заплатите вы только за материал.

К примеру, за м³ бруса вам придется заплатить около 5000 рублей, а за м³ досок около 5500 рублей. Монтажные работы проводите только в сухую погоду, чтобы обрешетка под профнастил не деформировались от влажности.

Видео

На видео показано, как правильно сделать обрешетку для кровли загородного дома. У автора видео на это ушло 7 дней.

Обрешетка — это один из самых важных элементов, который составляет конструкцию кровли, и от правильно рассчитанной и грамотно смонтированной основы под профнастил будет зависеть дальнейшая эксплуатация крыши. Она, как и стропильная система, должна быть надежной и прочной, чтобы смогла выдержать любые нагрузки.

Устройство кровли из профлиста по деревянной обрешетке: инструкция, технология

В последнее время строители все чаще выбирают профнастил в роли кровельного материала. Под него важно обустроить крепкую и надежную обрешетку, которая станет гарантией долговечности крыши. А ведь именно от этого зависит, насколько тепло и комфортно будет в доме в самые холодные дни. После завершения работ вы получите систему, которая будет защищать постройку от воздействия грибков, бактерий, а также внешних негативных факторов, сохраняя здание в первозданном виде в течение долгого времени. Данный материал очень просто поддается монтажу, именно поэтому частные мастера все манипуляции проводят самостоятельно, отказываясь от дорогостоящей профессиональной помощи. Изучив технологию, вы можете оценить свои силы.

Перед работами

Установка профнастила, как показывает практика, является довольно простой задачей. Однако при этом важно соблюсти нормы и технологии. Перед укладкой данного материала следует правильно установить балки, монтировать стропильную систему и каркасную конструкцию. По основанию укладываются металлические или деревянные элементы, которые на 0,5 метра выступают за пределы стен. В качестве основы для крыши следует использовать стропильную систему, которая имеет в составе вертикальные стойки, наклонные подкосы и ноги на наклонных стропилах.

Рекомендации специалиста

Устройство кровли из профлиста по деревянной обрешетке предусматривает необходимость установки стропил, расстояние между которыми может изменяться в пределах от 60 до 80 сантиметров. При этом важно учитывать нагрузку на элементы под определенным углом. Для выполнения стропил следует использовать сухую древесину хвойных пород, что позволит избежать деформации всей конструкции.

В тех местах, где повышен объем выпадающего снега, угол наклона стропил должен составить от 35 до 45 градусов. В тех местностях, где умеренные погодные условия, следует сделать угол от 20 градусов. Устройство кровли из профлиста по деревянной обрешетке предусматривает создание специальной конструкции, которая выступит каркасом для укрывного материала. Для этого следует использовать деревянные брусья.

Разновидности обрешётки

Если речь идет о промышленных зданиях, то в этом случае наиболее часто используются металлические каркасы. При возведении частных домов применяется деревянная обрешетка, элементы которой обрабатываются антисептиком. Для этого следует использовать доски с сечением в 25-30х100 мм. Систему каркаса необходимо устанавливать после укладки гидроизоляционного слоя. Он будет поглощать влагу со стороны утеплителя и предотвратит проникновение конденсата, который формируется на нижней поверхности кровельного листа вследствие колебаний температур.

Классификация обрешётки

Устройство кровли из профлиста по деревянной обрешетке может предполагать установку элементов с обычным шагом, для этого между брусками или досками выдерживается расстояние в пределах от 20 до 40 сантиметров. Такой тип конструкции наиболее часто используется в тандеме с профнастилом. Обрешетка бывает и сплошной, зазор между досками при этом составляет 10 миллиметров, чтобы исключить повреждение вследствие разбухания или усыхания досок. Иногда для этого используют фанеру или влагозащищенную ДСП. Разреженная обрешетка обустраивается с шагом между элементами в пределах от 50 до 75 см.

Рекомендации по выбору системы каркаса

Устройство кровли из профлиста по деревянной обрешетке может осуществляться только после того, как вы выберете разновидность каркаса. Она будет зависеть от марки используемого укрывного материала, а также угла наклона крыши. Например, если угол составляет 15 градусов, то для профнастила марки С10 следует использовать сплошную обрешетку. Тогда как профнастил С21 требует обычной обрешётки, расстояние между элементами которой составляет 300 миллиметров. Если же вы приобрели материал С44, то нужно будет обустроить разреженную обрешётку расстояние между брусками которой варьируется от 500 до 1000 миллиметров.

Кровельные работы могут производиться и по двухслойной обрешётке, которая требуется для обеспечения высокой прочности крыши и внушительных нагрузок на нее. В нижнем ряду выполняется разреженная установка составляющих, тогда как в верхнем система может быть сплошной или иметь обычный шаг. Нижний ряд формируется параллельно коньку, а верхний должен располагаться перпендикулярно по отношению к данной составляющей конструкции.

Особый случай

Двухслойная система каркаса необходима при укладке толстой теплоизоляции, толщина которой может достигать 100 миллиметров. В этом случае поперек стропил укрепляются два бруска, размер каждого из которых составляет 50×50 миллиметров. Установка кровли при формировании обычной обрешётки предусматривает использование деревянного бруса, сечение которого может изменяться в пределах от 50×50 до 75×75 миллиметров. Обычный каркас иногда выполняется из доски, ширина которой не превышает 150 миллиметров. Тогда как толщина может быть равна 20-50 миллиметрам. Очень важно при этом ограничить ширину доски 15 сантиметрами, в противном случае древесина будет деформироваться от воздействия сырости и перепадов температур.

Крепежные элементы

Обрешетка под кровлю может фиксироваться с помощью гвоздей или саморезов. Длина крепежа должна оказаться равной двойной толщине обрешётки. Если применяется брус квадратного сечения со стороной в 50 миллиметров, то крепежные элементы должны обладать длиной в 100 миллиметров. Элементы каркаса фиксируются к каждой стропилине крыши. Доски и брус не должны иметь дефектов и выступающих сучков.

Технология установки системы каркаса на стропильной крыше

Если стропильная крыша будет укрываться профнастилом, то снаружи необходимо разметить расположение досок и брусьев. Делается это на самых крайних стропилах. По всему скату нужно вымерить места фиксации бруса или доски. Если на месте расположения обнаружен выступ в углубление, то от них необходимо избавиться методом стёсывания материала или набивания реек. Можно для этого применить рубероид.

Обрешетка укладывается от конька. Расстояние между элементами должно составлять от 20 до 40 сантиметров. Деревянные доски сращиваются по длине, так как стандартная длина пиломатериалов меньше по сравнению с длиной ската. Для этого края кусков необходимо закрепить гвоздями, а после установить на кровлю, чтобы на стропила пришелся стык бруса. В каждом горизонтальном ряду стыки должны быть смещены. Для этого доски подрезаются на нужную длину.

В торцах крыши нужно монтировать ветровые доски, их высота больше обрешётки на величину, которая эквивалентна высоте профиля укрывного материала. Когда стропила и обрешетка готовы, можно переходить к установке профлиста, который укрепляется саморезами, их верхнее покрытие должно быть выполнено из цинка. В роли прокладки можно использовать резиновые шайбы. На квадратный метр укрывного материала понадобится 5 крепежей. Между собой профнастил соединяется с помощью заклепок.

Нюансы проведения работ

Определив размеры кровли, вы сможете подсчитать, какое количество материала понадобится для проведения работ. При посещении магазина вы узнаете, что листы имеют полезную и полную ширину. В зависимости от этих цифр можно будет произвести расчеты. Для начала определяется площадь крыши, а после полезная площадь одного листа. Затем первое значение необходимо разделить на второе, это позволит понять, сколько необходимо приобрести материала. При покупке вы должны помнить о том, что большая высота профиля будет способна обеспечить поверхности способность претерпевать большие нагрузки. Если речь идет о частном доме, то лучше всего использовать профнастил в 35 миллиметров, его толщина при этом должна составить примерно 0,6-0,7 миллиметра. Кровельные работы с профнастилом меньшей высоты профиля проводятся с учетом установки обрешётки, между элементами которой должен быть обеспечен меньший шаг. Это позволит получить большую жесткость и высокую прочность конструкции.

Если сквозь кровлю будут проходить разные парапеты и дымовые трубы, под них следует установить отдельную обрешетку. Для дымовой трубы она располагается с отступлением 15 сантиметров. Нельзя начинать работы во время дождя, так как доски могут намокнуть, что приведет к их деформации при высыхании.

Крепление профнастила

Профлист для кровли начинают устанавливать с нижнего угла одного из торцов. Если предстоит монтировать несколько рядов, то материал устанавливается в нижнем ряду с некоторым свесом планки с карниза, который составляет порядка 40 миллиметров. Фиксация листа к последней планке у края крыши производится по дну каждый второй волны. По бокам постройки торцевые доски зашиваются ветровыми уголками, сделать это предстоит после того, как весь торцевой ряд будет закреплен. Нахлест листов должен предполагать в вертикальном направлении перекрытие в 200 миллиметров. В горизонтальном верхний лист заходит на нижний на длину волны. Это верно при использовании прокладки уплотнителя. Если же вы решили проводить работы без нее, то заход в горизонтальном направлении должен составить две длины волны.

Профлист для кровли должен укрепляться по определенной технологии. Как только основное полотно удастся зафиксировать, можно приступать к монтажу коньковых и торцевых планок. В первом случае элементы не уплотняются, а в рельефе профиля следует оставить зазоры, которые будут обеспечивать вентиляцию подкровельного пространства. В качестве заключительного этапа выступает устройство примыканий к стенам зданий, которые расположены по соседству.

Стоимость

Профлист, цена которого является достаточно приемлемой, считается сегодня распространенным материалом. За квадратный метр профлиста С21 придется заплатить 174 руб., при этом толщина составит 0,4 миллиметра. Профнастил С10 стоит 154 руб. за квадратный метр, толщина остается той же. Важно помнить и о расходных материалах, например, кровельный саморез будет стоить 2 руб. за штуку. Если вы решили использовать для кровельных работ профлист, цена данного материала вас должна заинтересовать. Узнав ее, вы сможете провести сравнение со стоимостью других материалов. Иногда это позволяет сделать правильный выбор.

Шаг обрешетки под профнастил: расчет, монтаж

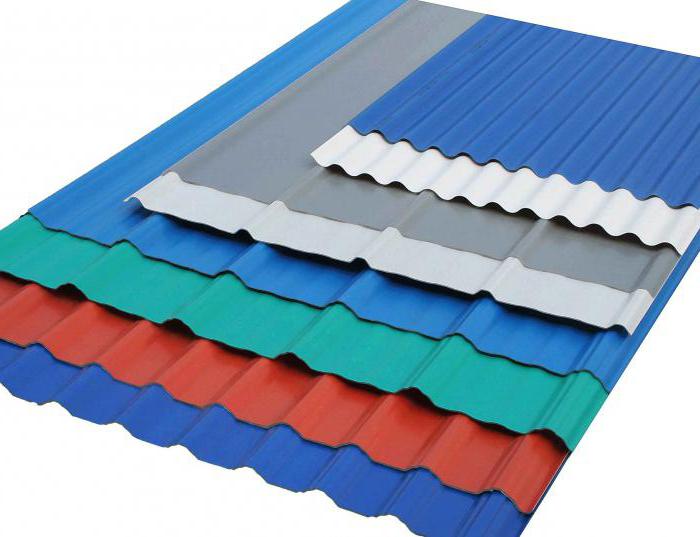

Профнастил является универсальным отделочным материалом для облицовки стен и верхнего слоя кровли. Простота монтажа делает металлические листы незаменимыми при необходимости быстрого проведения работ, а широкий спектр цветов позволяет подобрать решение для любого фасада.

Многообразие видов

Если вы решили обшить крышу или фасад профилированными листами, то при выборе узнаете, что их разновидностей существует множество. Отличия составляют:

  • толщина листа;
  • высота профиля;
  • шаг волны;
  • цветовое решение.

От сочетания данных параметров будут зависеть как эксплуатационные характеристики, так и шаг обрешетки под профнастил, который рассчитывают для каждого конкретного случая отдельно.

Кроме этого, листы разделяют по размерам для определенного использования: для стен, заборов, крыши.

Классификация профнастила по области применения

  1. Металлические листы с оцинкованным покрытием «С» (С8, С10…С20). Используется для перекрывания стен, заборов и наружных ограждений, модель С20 широко распространена как кровельный материал. Высота профиля составляет 8…44 мм, толщина металла 0,35…0,8 мм. Относится к эконом-варианту, потому не стоит его использовать для ответственных конструкций.
  2. Несущий лист профнастила имеет обозначение «Н» (Н57…Н75). Таким перекрывают кровли зданий различного назначения, заборы, ответственные конструкции. Данные профили имеют дополнительные ребра жесткости на трапециях, которые усиливают несущую способность модели. Высота таких не превышает 44 мм, толщина листа — 0,5…1,2 мм.
  3. Универсальным является лист профнастила с обозначением «НС». Он может быть использован как стеновой и кровельный материал, элемент перекрытия, опалубки. Сочетает в себе небольшую массу, как у стенового образца, и прочность несущего. Толщина листа — 0,45…0,9 мм.

Габариты

При выборе облицовочного материала наряду с обозначением необходимо учитывать размеры полотна.

Длина листа рассчитывается заранее, рекомендуется согласовывать ее при заказе у производителя: при изготовлении профиля специальное оборудование сможет максимально точно и аккуратно обрезать необходимый участок.

Ширина полотна профнастила фиксированная:

При расчете нужного количества учитывайте запас для перекрытия соседних листов (около 30 – 60 мм).

Толщина металла влияет на прочность облицовки наряду с высотой профиля. Для облицовки стен и заборов оптимально использовать 0,5-0,55 мм, для кровли необходим прочный материал не тоньше 0,7-0,8 мм.

Основа для монтажа

Верно произведенные работы по прикреплению профилированных листов обеспечат надежную и долгую службу покрытия. Правильный расчет и монтаж обрешётки под облицовку – залог успешной работы и эффективного результата. Из чего она может быть сделана:

  • деревянные брусья;
  • металлические направляющие.

Деревянную обрешетку используют на скатных крышах, она передает всю поступающую от кровли нагрузку на стропильные ноги. Её делают из брусьев, жердей, досок, которые крепят посредством гвоздей и шурупов параллельно друг другу с определенным шагом перпендикулярно стропилам.

Металлические направляющие применяют как основу под профнастил, размер листа которого имеет большие габариты и толщина превышает 0,7 мм. Общий вес такой облицовки требует надежной опоры.

Листы крепят на обрешетку только саморезами.

Размер и шаг обрешетки

По способу устройства различают:

  • Сплошную обрешетку. Для такой следует монтировать брусья на расстоянии 10 мм друг от друга. В качестве основы может быть использована фанера, ОСП, OSB.
  • Стандартную из брусьев с шагом 20-40 см.
  • Разреженную с увеличенным интервалом между досками до 75 см.

Расчет шага обрешетки производят по-разному для каждого типа листов и конструкций.

  • Кровля с минимальным уклоном требует сплошного настила или шаг между брусьями не должен превышать 400 мм.
  • Для крыши с уклоном до 30 0 расстояние между направляющими может составлять 300-650 мм.
  • Большой угол наклона может быть оснащен обрешеткой шагом до 1000 мм.
  • При маленьком уклоне до 8-10 0 листы с повышенными жёсткостью и массой могут быть монтированы на основание с расстоянием между брусьями свыше 1000 мм.

Зависимость типа профнастила, уклона кровли и шага обрешетки условно можно увидеть в таблице:

Угол наклона поверхности, градусы 0

Толщина профнастила, мм

Принимаемый шаг, мм

Шаг обрешетки под профнастил может быть указан в сопроводительной документации к листам, которую предоставляет производитель/продавец. Данная величина соответствует требованиям СНиП.

Количество материала и стоимость

После того как вы определили шаг обрешетки под профнастил, следует выбрать размеры брусков или досок для основы, если она запланирована деревянной.

Требования к сырью:

  • Деревянные элементы должны быть прочными, без повреждений.
  • Брус должен быть сухим, обработанным антисептиками и другими веществами, увеличивающими срок службы опоры и препятствующими гниению, развитию микроорганизмов.
  • Минимальное допустимое сечение бруска – 50х50 мм, для доски высота от 20 мм. Выбор основы будет определять профнастил: размер листа, его конструкция и масса. Соответственно, чем мощнее полотно, тем больше сечение опор.

Для металлической обрешетки используют специальные профили.

Чтобы определить требуемое количество материала для основы, посчитайте число брусьев с учетом выбранного шага под заданный тип профилированного листа.

Стоимость кубометра деревянной доски зависит от степени ее обработки и параметров сечения. Можно использовать как обрезную, так и необрезную. Цена за 1м 3 начинается от 3500 руб.

Если обрешетка крыши под профнастил будет выполнена из брусьев, она обойдется дороже: от 4800-5000 руб. за 1 м 3 .

Монтаж

После всех вычислений и закупки материала можно приступить непосредственно к сборке конструкции. Стоит отметить, что работу можно доверить как профессионалам, так и сделать ее самостоятельно.

Монтаж обрешетки под профнастил для разных частей здания выполняется особым образом, поскольку конструкции по-разному воспринимают поступающую нагрузку. Соответственно, от этого зависят размеры опорных элементов, их крепление к основанию, дальнейшее расположение металлических полотен и алгоритм сборки покрытия.

Как сделать обрешетку под профнастил для скатной крыши

Первым делом производят подготовительные работы по устройству кровельной системы: поверх стропильных ног укладывают водонепроницаемую мембрану или рубероид и фиксируют контробрешеткой – брусками 50х50 см. Далее монтируют саму обрешетку:

  1. Делают разметку будущих креплений бруса или доски. Для устройства сплошного полотна учитывайте зазоры на сезонные деформации не менее 10 мм.
  2. Делают отметки на досках, которые образуют вылет карниза согласно проекту.
  3. Укладку направляющих производят снизу вверх.
  4. Крепление элементов обрешетки к контробрешетке осуществляют с помощью гвоздей или скоб.
  5. Крайние бруски в местах креплений фиксируют 2 креплениями для увеличения прочности покрытия при больших нагрузках.

Обрешетка готова, можно производить монтаж профнастила.

Сбор плоской крыши

Зачастую кровля промышленных зданий покрыта листами профнастила повышенной прочности, которые имеют немалый вес. Для обрешетки в таких случаях применяют профилированные металлические трубы.

  1. Укладку направляющих производят строго по горизонтальному уровню на опоры.
  2. Элементы соединяют с помощью дуговой сварки.
  3. Места стыков следует обработать специальной антикоррозийной эмалью или грунтовкой, чтобы предотвратить окисление металла на данных участках.
  4. Шаг обрешетки под профнастил в данном случае не должен превышать 1000 мм, поскольку необходима надежная основа.
  5. Крепление полотен производят посредством саморезов.

Монтаж обрешетки для стен

Для крепления профилированных листов к горизонтальной плоскости используют металлические профили типа «Z». Их толщина составляет 0,5-0,6 мм для стандартного стенового полотна с толщиной листа 0,5 мм и высотой профиля до 20 мм. Ширина горизонтальной полочки направляющего профиля зависит от слоистости фасада (наличия утеплителя, воздушных зазоров).

Крепление обрешетки рекомендуется выполнять на самодельные кронштейны, собранные из профилированной трубы и куска арматуры. За счет длины последней можно отрегулировать общую горизонталь плоскости стены, которая, как правило, имеет большое количество неровностей. Кронштейны устанавливают в стену с помощью перфоратора, уровня, молотка.

Монтаж направляющих профилей обрешетки осуществляют к кронштейнам сверху на саморезы в горизонтальном направлении.

Расстояние обрешетки под профнастил составляет 900-1000 мм между направляющими. Над оконными и дверными проемами следует установить профиль по нижнему краю для удобства монтажа.

Облицовка может производиться на деревянную обрешетку, для такой используют брус увеличенного сечения, которое сможет выдержать массу металла.

Обрешетка под профнастил: выбор шага и монтаж

Применение профнастила позволяет обустроить качественную, функциональную кровлю. Для обеспечения надежности и долговечности покрытия важно, чтобы обрешетка под профнастил была грамотно рассчитана и правильно смонтирована.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши:

  • при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
  • при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
  • если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
  • отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 300 или 400 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице:

Профнастил, марка Угол наклона кровли, град Толщина листа, мм Шаг обрешётки, мм
С-8 Не менее 15° 0,5 Сплошная обрешётка
С-10 До 15° 0,5 Сплошная обрешётка
Более 15° 0,5 До 300
С-20 До 15° 0,5-0,7 Сплошная обрешётка
Более 15° 0,5-0,7 До 500
С-21 До 15° 0,5-0,7 До 300
Более 15° 0,5-0,7 До 650
НС-35 До 15° 0,5-0,7 До 500
Более 15° 0,5-0,7 До 1000
Н-60 Не менее 8° 0,7-0,9 До 3000
Н-75 Не менее 8° 0,7-0,9 До 4000

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений.

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10% , так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Монтаж обрешетки

Как сделать обрешетку под профнастил? В первую очередь следует обратить внимание на структуру кровельного пирога скатной кровли, в случае, если в качестве финишного покрытия используется профнастил. Поверх стропил требуется уложить гидроизоляцию из рубероида либо специальной водонепроницаемой мембраны. Кровля из профлиста требует качественной вентиляции, поэтому вдоль стропил, поверх гидроизоляции, необходимо набить бруски сечением 50×50 мм – контробрешетка дает возможность создать требуемый вентиляционный зазор.

Обрешетка крепится к контробрешетке. Для этого доски или бруски набиваются параллельно карнизу строго горизонтально. Чтобы упростить монтаж, рекомендуется натягивать веревку, закрепив по краям ската и поверив ее горизонтальность, лучше использовать деревянный шаблон. К деревянным брускам контробрешетки обрешетка крепится скобами или гвоздями, если используются металлические элементы, следует применить саморезы. К бетонному основанию крыши она крепится с использованием дюбелей.

В нижней части ската, параллельно карнизу, крепится основная доска обрешетки, ее толщина должна быть больше, чем у остальных элементов. Толщина доски выбирается исходя из высоты профиля профлиста, а также длины используемого крепежа, с помощью которого закрепляется внешняя сторона листа кровельного покрытия. По торцам ската крыши необходимо установить ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил далее выполняется по направлению снизу вверх. Каждый брусок крепится к каждому стропилу на один гвоздь. Для крепления доски к каждому стропилу следует использовать два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге не следует стыковать обрешетку соседних ярусов.

Как делать обрешетку под профнастил, соблюдая технологию монтажа, можно узнать из специально подготовленного видео.

Читать еще:  Как правильно утеплить мансарду изнутри, видео
Ссылка на основную публикацию
Adblock
detector
