Укладка подкладочного ковра под мягкую черепицу

Подкладочный ковер под гибкую черепицу

Подкладочный ковер под черепицу: особенности монтажа

Конструкция подкладочного ковра
В каких случаях целесообразна укладка
Изготовители подкладочных ковров для мягкой кровли
Методы фиксации материала
Правила монтажа под гибкую черепицу

Какой бы вид кровельного материала не применялся при обустройстве крыши, обязательно придется использовать подкладочные влагоотталкивающие мембраны. Это касается и подкладочного ковра под гибкую черепицу. Крыша должна защитить дом от любой непогоды. Ниже мы подробно расскажем о подкладочном материале под гибкую черепицу, что он собой представляет, а также как его правильно укладывать.

У каждой кровли есть свои недочеты, поэтому вода сквозь них обязательно просочится. Чтобы этого не допустить и прибегают к установке вспомогательного защитного слоя в виде гидроизоляционной мембраны. В первую очередь она защитит несущую конструкцию из дерева от медленного гниения.

Конструкция подкладочного ковра

Подкладочный ковер под мягкую кровлю – это материал, поставляемый в рулонах.

Подкладочный ковер под мягкую черепицу

Он состоит из основы и разных битумно-полимерных пропиток. Полосы могут быть выполнены из стекловолокна, полиэстера, полиэфирных и полипропиленовых волокон, и иных полимеров.

По методу укладки подкладочные материалы можно разделить на два типа:

  1. Подкладочный ковер под мягкую черепицу с механической фиксацией.
  2. Подкладочные мембраны с клеящим методом фиксации.

В каких случаях целесообразна укладка

В первую очередь подложка используется для вспомогательной защиты уязвимых мест крыши (ендовы и карнизы, оконные проемы, наружные углы крыши, вентиляционные проходы, каналы дымовых труб, прилегающие к стенам элементы конструкции).

Кроме того, если уклон крыши не превышает 30 градусов, то слой гидроизоляции следует прокладывать в обязательном порядке. В противном случае, изготовители битумной черепицы не предоставят гарантию на свою продукцию. Помимо этого, многие изготовители советуют производить укладку целостного гидроизоляционного ковра на крышах, имеющих любой угол наклона. В серию подкладок под черепицу входит ендовый ковер даже несмотря на то, что он относится к части верхнего покрытия, и после укладки на него готовой битумной черепицы, он частично остается видимым.

Ендовые ковры оснащены менее прочной основой в сравнении с простыми листами мягкой черепицы. Осуществить замену гибкого ендового ковра на листы из стали для обустройства желоба ендовы нельзя, потому что в виду большой разницы в значениях линейного расширения металла и битумной черепицы, вся кровельная конструкция будет удерживать на себе слишком большое напряжение, что станет причиной ее разрушения.

Ряд разновидностей подкладочных ковров, у которых имеется более прочное основание и минеральная посыпка, могут применяться в виде временного кровельного покрытия. К примеру, если возникла необходимость в приостановке укладки покрытия кровли на последующий строительный сезон, и, вместе с тем, создать герметичный контур здания, можно провести монтаж мембраны Сейфити СБС 3 (Тегола).

Изготовители подкладочных ковров для мягкой кровли

С каждым годом на рынке можно встретить все больше разновидностей подкладочных водоотталкивающих материалов. В настоящее время у каждого изготовителя гибкой черепицы имеется в ассортименте некоторое количество разновидностей подкладочных ковров. Ниже мы приведем наиболее распространенные.

У Финского изготовителя Katepal имеется три вида вспомогательных влагоотталкивающих материалов:

  • Кatepal K-EL (PrimeBase), изготавливается в виде рулонов, и оснащен механическим способом фиксации.
  • Катераl U-EL (UltraBase) – имеет самоклеящееся основание.
  • LiteBase 500 – легкая разновидность подкладочного ковра, оборудованного нижним слоем, препятствующим скоплению конденсата.

Российский изготовитель Ruflex также реализует свой высококачественный подкладочный материал с фиксаторами механического типа, и с основой, покрытой по краям клеевым составом. Тегола выпускает ряд водоотталкивающих материалов для скатных крыш – марка Safety. Изготавливаются они в виде мембран и лент, оборудованных механическими или клейкими фиксаторами.

Технониколь изготавливает подкладочные маты марки Anderep. Сюда входят: Anderep Ultra, Anderep Proof и Anderep GL – все они оснащены механическим типом крепления. Вместе с тем, Proof можно использовать для всех разновидностей скатных крыш. Американская фирма Tarco, которая считается лидирующей среди всех изготовителей рулонных кровельных материалов в США, изготавливает большой перечень подкладочных материалов. Самым распространенным в России считается Easy Lay с механической фиксацией. У рулонного материала MMS имеется подкладочный самоклеящийся слой.

Методы фиксации материала

Нужно следить, чтобы во время монтажа подкладочного ковра температура на улице находилась в пределах 5-25 ºC. Укладка влагоотталкивающих материалов осуществляет на подготовленное сплошное основание.

Основой под битумную черепицу может быть один из таких материалов:

  • OSB-3 плита. Толщину плит выбирают, исходя из шага стропил. В заснеженных районах Москвы, например, толщина должна равняться не менее 1 см с промежутками между стропилами в 70 см, и не менее 1,8 см с шагом стропил в 120 см.
  • Влагоотталкивающая фанера толщиной, минимум, 1 см. Взаимосвязь толщины листов с шагом стропил такая же, как и в случае использования листов OSB-3.

Во время укладки твердой подложки из листов, нужно предусмотреть между ними зазоры примерно в 2-4 мм. Влажность шпунтованных досок не должна превышать 20 %, а их толщина должна равняться 2,5 см. Если расстояние между стропилами равняется 120 см, то толщина доски должна составить 3 см.

Влажность обрезных досок должна составлять менее 12 %, а толщина – не менее 3 см. Если промежутки между стропилами такие, что в центре пролета присутствует маленький прогиб, в центре пролета изнутри кровли в одном направлении со стропилами потребуется пришить доску. Она усилит конструкцию цельной дощатой обрешетки и сократит провисание. Читайте также: «Как укладывать подкладочный ковер на кровлю под мягкую, гибкую черепицу».

По завершению проверки подготовленной основы можно будет приступить к монтажу подкладочного ковра под мягкую черепицу.

Правила монтажа под гибкую черепицу

Последовательность монтажа будет таковой:

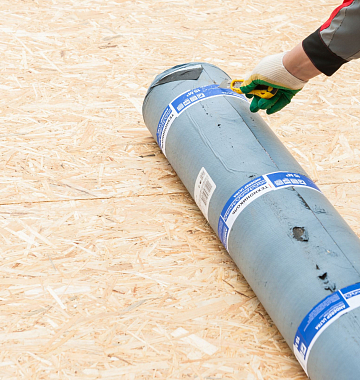

  1. Раскатать рулоны во внутренних углах крыши.
  2. Материал должен раскатываться параллельно или под углом в 90º к карнизу.
  3. Если используется механический тип фиксации, то укладку самоклеющегося подкладочного ковра осуществляют с последующим подбиванием толевыми гвоздями. Шаг между гвоздями должен составлять 20-25 см. Рулоны разматывают постепенно, параллельно удаляя защитную пленку. Горизонтальные швы между полосами должны составлять 10 см, а вертикальные – 5 см.

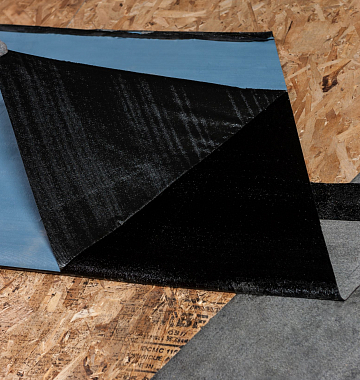

  4. Смежные края полос гидроизоляции покрываются битумно-полимерным клеем.

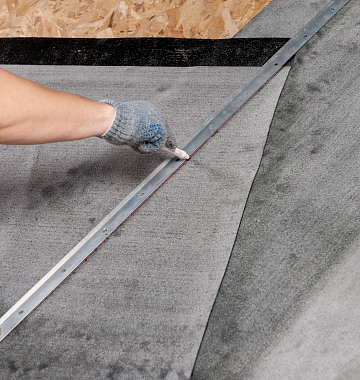

  5. Если потребуется подрезать материал, то его резку можно осуществить строительным ножом, подложив под листы изоляции фанеру или иной схожий материал, предотвращающий порчу нижних слоев мембраны.

Как укладывать подкладочный ковер на кровлю под мягкую, гибкую черепицу

Мастера, которые стараются уложить мягкую кровлю как можно качественнее, осуществляет также и укладку подкладочного ковра. Таким образом, получают надежную подложку, которая, кроме того, что компенсирует неровности стропильной конструкции, так еще и обеспечивает защиту от попадания воды и очень низких температур на чердаке в зимний период времени. В этой статье мы расскажем о том, как производить укладку подложки под гибкую черепицу, а также, что они собой представляют и какими бывают.

Для чего нужны подкладочные ковры, и каковы их особенности

В настоящее время при строительстве мягкая кровля все чаще заменяет привычные кровельные покрытия. Новые разновидности кровельных материалов используются без жесткого основания, без учета стропильной системы. Единственное, потребуется уложить подкладочный ковер, потому что в противном случае, в готовой конструкции кровли проявятся все неровности. Стоит учитывать и то, что мягкая черепица в будущем будет иметь небольшую усадку, но лишь при воздействии естественных условий: осадков и перепадов температур. Естественно, что мягкая кровля без подкладочного ковра прослужит заметно меньший срок.

Многослойный пленочный подкладочный ковер состоит из:

  • основы из стеклохолста;
  • битумного праймера;
  • крошки или песка на внешнем слое;
  • нижней клеевой защитной пленки.

С помощью подкладки под битумную черепицу можно также загерметизировать стыки между двумя скатами кровли сложных форм, а также обустроить дымоходы и ендовы.

Разновидности подложки под гибкую черепицу

Самыми практичными разновидностями подкладочных ковров считаются:

  • на основе стеклохолста;
  • с полиэфирной тканью.

Подкладочный слой представляет собой битумно-полимерное покрытие, реализуемое в рулонах. В такой материал входят пластификаторы, волокна и битумная мастика. Для минимизации скольжения внешний слой посыпается мелкозернистым песком или мелкой каменной крошкой.

Обратите внимание, что укладка ковра под мягкую черепицу должна производиться пленкой вниз и абразивной поверхностью вверх. Швы в обязательном порядке нужно герметизировать, к примеру, битумной мастикой.

Основания подкладочных ковров бывают:

  • самоклеящимися;
  • без самоклеящегося слоя.
Читать еще:  Высота трубы вентиляции над крышей

Если скаты кровли имеют небольшой уклон, то подкладку монтируют на конек, ендовы, ребра и по всей поверхности. Материал стелют рулонами снизу вверх, соблюдая небольшой нахлест, фиксацию осуществляют кровельными гвоздями с промежутками приблизительно в 20 см. Самоклеящийся подкладочный ковер ценится за его легкую установку. Подкладочные ковры и клейкой основой, и без нее, нужно закреплять гвоздями или скобами.

Исходя из того, какой формы будет кровля, полотнища укладывают либо горизонтально, либо по вертикали. Вместе с тем, очень важно, чтобы ковер был достаточно натянут, а стыки были надежно проклеены или промазаны мастикой. Если у кровли слишком большой угол наклона, то лучше всего рулоны раскатывать по вертикали, при этом не будут формироваться складки.

Какие бывают подкладочные ковры для мягкой кровли

Подавляющее число изготовителей гибкой кровли параллельно выпускают и подкладочные ковры, предназначенные именно для этого покрытия. Этот многослойный прочный материал фасуется в рулоны шириной по 1 метру.

Кроме этого, такие ковры отличаются типом фиксации:

  1. Простой ковер без самоклеящегося основания. Закрепляют его кровельными оцинкованными гвоздями с широкой шляпкой, иногда, при помощи строительного степлера, а стыки заделывают битумным клеем.
  2. Ковры с комбинированной фиксацией. В них верхнюю кромку крепят гвоздями, а нижняя часть является самоклеящейся. Приклеивание нижней части производится внахлест, при этом нужно не забыть избавиться от защитной пленки. Если вы не уверены в качестве приклеенной поверхности, дополнительно такие места можно зафиксировать гвоздями.
  3. Ковры с самоклеящейся основой. Считается самым удобным и технологичным способом фиксации ковра. От мастера требуется лишь раскатать полотно и удалить защитную пленку. Гвозди, как правило, применяются лишь по краям. Если на улице слишком холодно, то рулоны перед укладкой стоит немного прогреть.
  4. Наплавляемые ковры. Перед укладкой они также нуждаются в подогреве строительным феном для обеспечения лучшей фиксации. Но такой способ используется крайне редко, так как оперировать феном на кровле не совсем удобно.

Стоит отметить, что инструкция по применению таких рулонных ковров имеется на каждой единице – в ней ясно расписаны все рекомендации по монтажу, расходу и хранению, в соответствии со всеми стандартами.

Сберегать подкладочные рулоны лучше всего под навесом, на чердаке или в закрытом помещении, при температуре не более 30 ˚С. Если вы собираетесь использовать на крыше разные виды подкладочных ковров, то их следует хранить раздельно, чтобы не перепутать их и не тратить время на лишнее взбирание на кровлю. Предпочтительнее, если рулоны будут стоять вертикально у стены. Запрещается хранение этого материала вблизи обогревателей и в местах с чрезмерной влажностью. Имейте в виду, что на кровле летом подкладочный материал разогревается еще сильнее, но в таком случае он находится в разложенном и закрепленном состоянии, и это считается его нормальным эксплуатационным состоянием.

Подкладочный ковер с самоклеящимся основанием

Подкладочный ковер продается в рулонах 1×15 м. Его можно укладывать как по всей стропильной системе, так и в местах соединения битумной черепицы или определенных сложных местах конструкции. Если у кровли имеется незначительный уклон, то ковер желательно расстилать по всей поверхности.

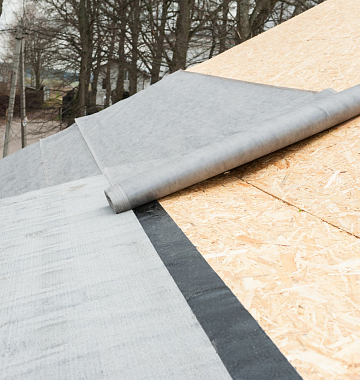

После разворачивания подкладочного материала параллельно свесу карниза, его натягивают и двигают к коньку, при этом нахлест должен составлять приблизительно 10 см, крепление материала осуществляют кровельными гвоздями или строительным степлером. Стыковку швов лучше производить строительным клеем К-36 или мастикой на основе битума. Если у рулона присутствует самоклеящаяся основа, то такой материал укладывать значительно легче.

Довольно часто рулонные ковры укладывают для заделывания проблемных участков кровли, например на выходе дымоотводящей или вентиляционной трубы. Подкладочный ковер укладывают и в тех местах, где соединяются торцы кровли с мансардными окнами.

Такой материал считается очень прочным и характеризуется очень долгим сроком эксплуатации. По заявлениям производителей, материал способен прослужить от 15 до 25 лет.

На срок эксплуатации подкладочного ковра влияют такие факторы:

  • климат;
  • конструкция кровли;
  • метод укладки рулонного основания;
  • масса всей гибкой кровли.

Чтобы защитить срезы обрешетки на карнизных свесах от падающего на них дождя, на подкладочный ковер желательно устанавливать капельники или специальные карнизные металлические планки. Металлические элементы в зигзагообразном порядке фиксируют кровельными гвоздями. По краям также можно установить ветровые или фронтонные планки.

Перед укладкой подкладочного ковра с обратной его стороны снимают защитную пленку, после чего можно приступать к приклеиванию материала. Рулоны раскатываются на влагоотталкивающую пленку по всей длине карнизных свесов по всей площади кровли. После того как ковры были закреплены, можно приступать к укладке карнизной черепицы. Ее размещают стык в стык, делая небольшой отступ от края. В качестве крепежных элементов используются кровельные гвозди для гибкой черепицы – их забивают так, чтобы каждый последующий лист перекрывал места крепления предыдущего листа.

Обратите внимание, что при укладке обычной гибкой черепицы желательно контролировать оттенки элементов, чтобы готовая кровля внешне получилась эстетичной. Многие мастера советуют все элементы гибкой черепицы перемешать между собой из нескольких упаковок. Если не учитывать такую технологию, может получиться сдвиг в виде рисунка с диагональным переходом оттенков.

Бывает, из-за сложной архитектуры и строения кровли, приходится укладывать дополнительный слой подкладочного ковра – как правило, это потенциальные места появления протечек, а также стыки конструкционных элементов плоскостей.

В местах вокруг дымоходных труб укладка подкладочного полотна осуществляется особым способом. Основание следует ровно обрезать, ориентируясь на линию конька, и хорошо закрепить клеем или кровельными гвоздями. С противоположной стороны конька подкладку подрезают с небольшим напуском на готовую часть с другой стороны. После этого оба элемента полотна тщательно соединяют битумной мастикой. На стыки вокруг дымохода закрепляют металлические или деревянные планки.

На какую основу можно укладывать

Допускаются такие материалы:

  1. Влагостойкая фанера. Считается недостаточно долговечным материалом. Даже несмотря на защитный внешний слой в виде подкладочного ковра, с внутренней стороны постоянно будет возникать перепад температур. Толстая фанера прослужит значительно дольше тонкой.
  2. Доска из натуральных пород дерева. Ее укладывают чаще всего, однако она имеет и ряд недостатков. Самый важный – это сложность монтажа, так как материал достаточно тяжелый, и может быть достаточно неровным.
  3. Плита OSB. Считается довольно влагостойким материалом, и меньше всех деформируется ввиду различных причин.

Этапы подготовки крыши под мягкую кровлю

Если вы все же не решились укладывать гибкую черепицу без ковра, то перед его монтажом подготавливают основание, следя за тем, чтобы оно оставалось ровным и цельным.

Нежелательно применять материал низкого качества или слабо просушенный. Любой из выбранных материалов должен иметь влажность в пределах 16-20 %.

Плиты и доски должны состыковаться на стропилах или опорах. Лучше, если они будут такой длины, которая бы перекрыла как минимум две пары ног.

Очень важно учитывать направление волокон древесины и расширение досок – их нужно чередовать. Для сведения к минимуму нагрузок при расширении досок вследствие повышения влажности, между ними должен быть предусмотрен маленький просвет.

С типом нужного материала определяются, исходя из того, какая разновидность мягкой кровли будет использоваться.

Укладка материала начинается снизу, вдоль карниза, каждый последующий верхний слой укладывается с небольшим нахлестом.

Стоит обязательно предусмотреть гидроизоляцию на таких элементах кровли:

  • вокруг дымоотводящей трубы;
  • вдоль конька;
  • на торцах;
  • в ендовах;
  • в местах примыкания стен;
  • по периметру мансардных окон.

Из статьи ясно, что не стоит укладывать гибкую черепицу без подкладочного ковра. Также не экономьте на кровельных строительных материалах, в особенности, когда сооружается современная мягкая кровля. Это может повлиять не только на то, каким внешне получится дом, но и на комфорт проживающих в нем людей.

Подкладочный ковер под гибкую черепицу — переплата или экономия?

Несколько лет назад вместе с семьей мы стали планировать переезд из квартиры в собственный дом. Сначала выбрали и купили участок поблизости от города, затем стали думать над проектом. В итоге выбрали двухэтажный коттедж из газобетона со скатной кровлей, большая площадь кровли с сочетании с ярким покрытием должна была придать особую выразительность всей постройке в целом.

Читать еще:  Металлические стропила для крыши, железный каркас

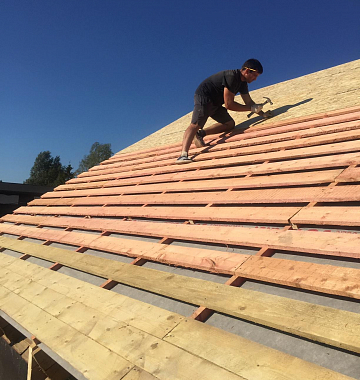

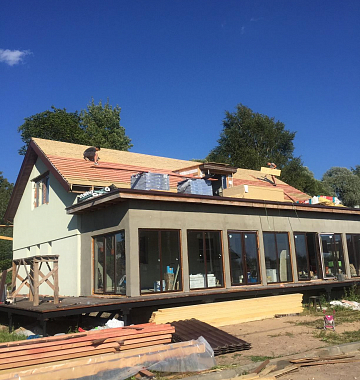

В прошлом году приступили к строительству. За сезон полностью закончили строительство так называемого теплого контура: залили фундамент, поставили коробку, крышу полностью утеплили. Поскольку я изначально планировал использовать гибкую черепицу, то поверх стропил и обрешетки сразу же сделали сплошной настил из ОСП-3.

Можно ли обойтись без подкладочного ковра?

А вот по поводу следующего этапа началось обсуждение со строителями и знакомыми. Одни убеждали в необходимости использования подкладочных ковров под гибкую черепицу, вторые отговаривали, ссылаясь на удорожание сметы. Я решил подробно изучить вопрос, перечитал множество форумов.

Действительно, в советское время подкладочные ковры не использовали, но, честно признаться, и выбор кровельных материалов тогда был не особо широк. А вот проблем с протечками хватало. Сейчас профессионалы предлагают использовать подкладочные ковры не только под гибкую черепицу, но и перед монтажом металлочерепицы, фальца или битумно-волнистых листов.
Он защитит и от небольших ошибок монтажа, если таковые были, не даст попасть влаге внутрь, если нарушится герметичность в местах примыканий, креплений, между нахлестов. По сути, подкладочный ковер – это гарантия, что будет сухо, даже если при урагане, косом дожде или скоплении снега и последующей оттепели вода попадет между стыков под финишное покрытие. При наличии подкладочного ковра дальше она не сможет пройти.

Момент поиска информации об опыте применения подкладочных ковров как раз совпал с периодом, когда летом 2018 года среднюю полосу России накрыла серия мощнейших ураганов. Тогда у многих возникли проблемы с кровлей — ветром срывало покрытие, оголяя всю конструкцию. По отзывам, в наиболее выгодном положении оказались домовладельцы, которые применяли подкладочные ковры. Ведь даже после отрыва гидроизоляции кровля оставалась под защитой. Оценив в комплексе все плюсы применения подкладочных ковров, я твердо решил перед монтажом гибкой черепицы выполнить дополнительную защиту. На случай ошибок монтажа, устройства негерметичных примыканий, косых дождей, наледей — при целом наборе неприятных факторов он спасает от более серьезных проблем, вызванных намоканием утеплителя, проникновением влаги в подкровельное пространство и пр.

Нюансы выбора

Далее предстояло разобраться в многообразии материалов, представленных на рынке. Был вариант использовать полимерную пленку высокой плотности. Однако от него я почти сразу отказался. Пленка неустойчива к нагрузкам, перепадам температур, имеет все шансы покрыться трещинами сразу же после начала эксплуатации.

Гораздо надежнее оказались подкладочные ковры с основой из стеклохолста и полиэфира. Материал на основе стекловолокна очень прочный, выдерживает серьезные нагрузки. Полиэфир ко всему прочему обладает способностью к растяжению, что имеет особенное значение при обустройстве наиболее уязвимых зон.
В итоге я остановился на подкладочных коврах компании ТЕХНОНИКОЛЬ марки ANDEREP. Я понимал, что материал подкладочного ковра должен быть прочным, ведь летом ему предстоит нагреваться под солнцем, зимой замерзать, плюс механические воздействия – поломанные ветки, град, дожди. В подкладочных коврах ANDEREP используется только улучшенный битум, устойчивый к самым суровым атмосферным воздействиям. Критерий прочности и долговечности стал для меня определяющим.

Монтаж кровли пришелся на начало сентября, к этому моменту на стройку ушла серьезная часть семейного бюджета. Часть работ мы планировали перенести на сезон 2019. Для основной части я выбрал более оптимальный вариант — подкладочный ковер ANDEREP PROF, фиксирующийся механическим способом. Оказалось, что он может выполнять роль временной кровли, это позволило мне отложить монтаж финишного покрытия на следующий сезон и немного накопить денег. К слову, о монтаже — ANDEREP PROF имеет нескользящее покрытие, этот момент отметили и строители, поскольку удобно передвигаться по скату.

В местах повышенной нагрузки (ендовах, на коньках, карнизных свесах и ребрах) уложил самоклеящийся подкладочный ковер ANDEREP ULTRA. Материал с основой из полиэфира обладает повышенной прочностью и эластичностью, что имеет принципиальное значение для обустройства герметичного покрытия в этих местах. За счет самоклеящейся основы монтаж подкладочного ковра у рабочих не занял много времени.

Удачное сочетание двух марок позволило мне, во-первых, сэкономить, а во-вторых, перенести часть работ на следующий сезон. За зиму удалось собраться с силами, чтобы в ближайшее время приступить к новому этапу. В ближайших планах — покрыть кровлю гибкой черепицей, закончить работы по отделке фасада и переключиться на выполнение внутренних работ.

Выбор и укладка подкладочного ковра под мягкую черепицу

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Чтобы разобраться, для чего необходим монтаж подкладочного ковра под мягкую черепицу, прежде нужно понять, как устроен этот тип кровли и какое место в ней занимает подкладочный ковер.

Ковер изготавливается в виде рулонного материала с водоотталкивающими свойствами. Основная функция подкладочного ковра – предотвращение протечки кровли. Чаще всего подкладка состоит из битумного основания с добавлением стеклохолста или полиэфирной ткани.

Также возможно применение мелкофракционного кварцевого песка, который является защитным наружным слоем. При монтаже ковер укладывается абразивным покрытием вверх. Нижняя часть мембраны может оснащаться клеевой пленкой.

Для понимания места подкладочного ковра в общей слоеной структуре кровли, перечислим слои от финишной поверхности до основания:

  1. Гибкая черепица.
  2. Подкладочная мембрана.
  3. Сплошной настил из досок или OSB.
  4. Гидроизоляционный слой.
  5. Утеплитель минераловатный или из пенополистирольных плит.
  6. Обрешетка и стропильное основание.
  7. Пароизоляционный слой.

Монтаж всех указанных слоев обеспечивает надежность и долговечность кровельного покрытия.

Зачем он нужен и обязательно ли его применение

Изучив структуру материала, разберемся, зачем нужен подкладочный ковер для гибкой черепицы.

Гибкая черепица выглядит привлекательно, отлично защищает поверхность от осадков, удобна в монтаже и доступна по стоимости. Поэтому домовладельцы все чаще используют ее для устройства кровли. Но для обеспечения длительного срока службы битумного покрытия, необходимо подготовить надежную основу, напоминающую слоеный пирог. Предпоследним слоем этого пирога и будет подкладочный ковер.

При устройстве мягкой кровли этот материал обязателен к применению независимо от угла скоса стропил. Но угол наклона все же имеет значение.

В некоторых случаях, когда угол наклона кровли начинается от 45 градусов, сплошная укладка мембраны не обязательна. Достаточно укрепить ендовы, конек и периметр крыши. Но экономия часто приводит к предсказуемым последствиям. Даже небольшое повреждение финишного покрытия приводит к протечкам. Деревянное основание кровли начинает гнить, появляется грибок и плесень.

Структура самоклеющегося материала.

Срок службы такого покрытия сокращается в разы, а проведение ремонтных работ потребует значительных финансовых вложений. Поэтому необходимо неукоснительно придерживаться рекомендаций производителя при устройстве конкретного типа мягкой кровли.

Подкладочный ковер настилают для достижения следующих целей:

  • гидроизоляция деревянного основания кровли;
  • выравнивание поверхности под настил гибкой черепицы.

Дополнительная гидроизоляционная подкладка спасает основание кровли от протечек при порче или деформации гибкой черепицы в результате температурных колебаний.

Помимо обеспечения гидроизоляции, подкладка выполняет функцию дополнительной герметизации мест соприкосновения покрытий (стыки скатов, отверстия для монтажа вентиляционных грибков и выхода печных труб).

В некоторых случаях устройство мягкой кровли без подкладочного материала не допускается. Большинство производителей материалов для мягкой кровли указывают в инструкции по укладке подкладочного ковра под мягкую черепицу, что при угле наклона до 18 градусов требуется полностью застилать поверхность кровли подкладкой. Также устраивается кровля при наклоне свыше 60 градусов.

Какой подкладочный ковер выбрать

Производством подкладочного материала занимаются те же организации, которые изготавливают мягкую кровлю. Поэтому, решая, какой подкладочный ковер лучше под гибкую черепицу, рекомендуется выбирать материалы одного производителя. Они рассчитаны на совместную работу в условиях температурных перепадов и надежней защищают основание.

Стандартный рулонный подкладочный материал имеет размеры:

  • ширина 1 000 мм;
  • длина 15 000 мм.

Различают изделия по типу фиксации к сплошному основанию. Чтобы выбрать подходящий вариант подкладочной мембраны, нужно рассмотреть все типы этого материала.

Виды и критерии выбора

Существует четыре типа подкладочного материала:

  • Стандартный. На этот рулонный материал не наносится клеевой состав, поэтому его крепят к деревянному основанию с помощью кровельных оцинкованных гвоздей с большой шляпкой или металлическими скобами степлером. Укладывают отдельные полосы подкладки с перехлестом в 150 мм с обязательной проклейкой места стыка битумной мастикой.
  • Комбинированный. В этом случае верхняя часть полотна закрепляется гвоздями или скобами, а нижняя, имеющая клеевую полосу, приклеивается к основанию. Клейкая полоса закрывается тонкой полиэтиленовой пленкой, которая легко снимается при монтаже. При необходимости, места стыка полотен дополнительно закрепляются гвоздями.
Читать еще:  Из чего сделать прозрачную крышу на веранде: светопрозрачная кровля

  • Самоклеющееся полотно. Эта подкладка приклеивается к основанию всей площадью. Клеевое крепление более надежно, по сравнению с предыдущими типами покрытий, но технология монтажа самоклеящегося полотна сложней. Необходимо качественно разглаживать полосы, чтобы внутри покрытия не образовывались воздушные карманы. В местах стыковки отдельных полос, а также по периметру кровельного ковра, рекомендуется их закреплять гвоздями. Этот вид материала позволяет создавать цельный ковер, защищающий кровлю от проникновения влаги. При монтаже самоклеящихся полотен зимой, следует прогревать рулоны, так как холод препятствует нормальной адгезии клеевого состава и древесины.
  • Наплавляемое полотно. Для монтажа этой подкладки потребуется применение газовой горелки. Нижняя часть материала пропитана битумом, который разогревают для плотной фиксации к основанию. Наплавляемые ковры можно укладывать на бетонную и деревянную поверхность, в обоих случаях происходит надежная адгезия. Кровля из наплавляемого материала получается как единое полотно, не допускающее проникновения влаги. Во время работы с наплавляемыми подкладками следует строго придерживаться техники пожарной безопасности, поэтому к работам допускают только опытных строителей.

Направляемый ковер.

При подготовке сложной крыши с множественными изломами, рекомендуется применять различные типы подкладочной мембраны. Широкие ровные поверхности лучше всего закрывать самоклеящимися материалами. Для обработки стыков применяют стандартные изделия с фиксацией на гвозди и дополнительной промазкой по всей площади основания битумной мастикой.

Перед началом работ, при выборе марки материала, необходимо изучить рекомендации производителя по использованию конкретного вида подкладки.

Популярные производители

Katepal. Выравнивающая и гидроизолирующая прокладка. Производство: Финляндия. Изготавливается в двух вариантах: стандарт, с креплением на гвозди или скобы, и как самоклеящиеся полотна.

Ruflex. Подкладочная мембрана с фиксацией на саморезы или битумную мастику. Производство: Россия.

ТехноНиколь. Торговая марка, наиболее массово представленная на отечественном рынке. Производство: Россия. Под маркой Технониколь производятся все типы подкладочных мембран для любых навесов и крыш. К самым популярным коврам относят изделия, разработанные совместно с инженерами из Испании под мягкую черепицу Шинглас: ANDEREP PROF, ANDEREP BARRIER, ANDEREP GL PLUS.

Delta Roof. Основной для этого изделия служит нетканый полипропилен, пропитанный битумными составами. Производство: Германия. Прокладки Delta Roof используют при монтаже кровли над неотапливаемыми помещениями под мягкую черепицу. Благодаря высокому качеству, может использоваться как временное финишное покрытие кровли.

Icopal. Основой для ковров Icopal (торговые марки FEL-X и K-el) служит стеклохолст, пропитанный битумной мастикой. В некоторые изделия могут добавляться полимеры. Производитель: Россия. Используется для всех типов крыш.

Docke. Подкладочные материалы Docke D-Basis (строители их часто называют деккер)изготавливают на основе стекловолокна. Стеклохолст пропитывают битумными составами с насыщенным кислородом. Для покрытия верхнего слоя используется кварцевый мелкозернистый песок. Нижний слой – самоклеящийся. Производство: Германия.

Цены на подкладочные материалы.

Как укладывать подкладочный ковер

Технология укладки предусматривает несколько этапов работ.

Общая схема укладки.

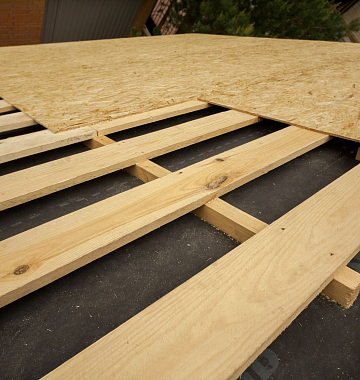

Подготовка. Перед тем, как укладывать подкладочную мембрану, нужно подготовить основание. Основанием под гибкую черепицу служит дощатая сплошная обрешетка или полностью закрытая поверхность кровли с применением ОСБ или фанеры влагостойкой.

Схема обрешетки.

В сплошной обрешетке обязательно устраиваются вентиляционные зазоры между досками или листами фанеры в 2-3 мм.

Укладка материала в ендове. После подготовки основания, приступают к настилу ковра в ендове. Целое полотно прокладки укладывают так, чтобы на правую и левую сторону от ендовы легли равные полосы.

При застилке ендовы следует добиваться выравнивания краев от середины. Если ширина рулона составляет 1000 мм, значит, с каждой стороны должно быть наклеено по 500 мм прокладки.

Укладка подкладки по свесу и торцам. Если выполняется не сплошная установка подкладочного ковра, следующим этапом настилают мембраны вдоль карнизных свесов и по торцам кровли. Заклеивают полностью ширину вылета плюс 600 мм вглубь кровли. При настиле на карнизах отступают 20 мм от края его перегиба.

Укладка у вентиляционных и печных отверстий. Далее приступают к защите основания вокруг вентиляционных отверстий, выреза под печную трубу и мансардные окна.

Вырез под вентиляцию.

Укладка финишная. После обработки всех сложных стыков и отверстий приступают к настилу материала по всей поверхности кровли. Полосы укладывают снизу вверх параллельно земле с перехлестом 100-150 мм. При фиксации полотна на гвозди соблюдают шаг в 200 мм. Места стыков полотен обязательно герметизируют битумной мастикой или специальным клеевым составом. Настил материала на коньке осуществляется на последнем этапе.

Видео по теме

Подкладочный ковёр и правила его монтажа

Первое с чего начинается непосредственно монтаж битумной черепицы — это с монтажа подкладочного ковра.

Не секрет, что при монтаже кровли из гибкой черепицы рекомендуется применять подкладочные ковры, а у отдельных производителей этот пункт является обязательным для гарантийных условий. Поэтому не стоит изначально пренебрежительно относится к подкладочному ковру.

Подкладочный ковёр

Подкладочный ковёр — это рулонный материал, который является комплектующим элементом для гибкой черепицы. Он обеспечивает кровле и отдельным её элементам дополнительную защиту, а так же способствует более продолжительному сохранению и целостности слоя кровли.

Особое внимание нужно обращать на транспортировку и хранение подкладочного ковра. Делать это необходимо только стоя (в вертикальном положении).

Подкладочный ковёр укладывается поверх сплошного основания из OSB-3, фанеры или сплошной обрешётки.

Монтаж подкладочного

Укладку рулонного подкладочного материала ведут от пониженных участков к повышенным параллельно карнизному свесу с нахлёстом в поперечном направлении 15 см и 10 см в продольном. К основанию подкладочный слой крепят кровельными гвоздями с широкими шляпками ( диаметр шляпки не менее 8-ми мм ). Расстояние между гвоздями (шаг) — 30-50 см.

При очень малых уклонах производители рекомендуют проклеивать нахлёсты битумным клеем. На сегодня уже много подкладочных ковров производят с самоклеющим основанием — поэтому такие подкладочные проклеивать мастикой нет надобности.

При наличии на крыше ендов, подкладочный ковёр нужно начинать монтировать с ендов. В местах ендов подкладочный ковёр стелят вдоль ендовы, при этом центр подкладочного ковра должен проходить ровно по ендове. Нахлёст рядовых слоёв подкладочного на ендовый должен быть 10-25 см.

На верхних рисунках показана укладка подкладочного ковра по всей поверхности кровли:

1. — Подкладочный ковёр в ендове; 2. — Подкладочный ковёр; 3. — Фанера; 4. — Нахлёст на подкладочном ковре; 5. — Гвозди кровельные; 6. — проклейка нахлёста битумным клеем (мастикой).

При уклонах крыши от 18 0 подкладочный ковёр допускается укладывать только по периметру кровли, а так же в зоне ендовы, по торцам ската (франтонам), по коньку, в местах проходок и в местах мансардных окон. Это показано на рисунках ниже:

Следующий этап монтажа зависит от того какое крепление водосточных желобов будет применяться. Если кронштейны для желобов будут крепиться на скате (скатные кронштейны ) нужно начать с их монтажа.

После на подкладочный ковёр устанавливаются капельники — металлические кровельные планки:

На карнизах кровли поверх подкладочного слоя монтируют карнизные капельники, а на торцевые части фронтонные капельники. Нахлёст капельников не менее 20 мм. Капельники прибивают теми же кровельными гвоздями, что используются для монтажа битумной черепицы.

Виды подкладочных

В настоящее время рынок кровельных материалов интенсивно развивается и появляются новые разработки и материалы.

В качестве подкладочного ковра применяют несколько типов ковров, которые имеют между собой принципиальные различия:

  1. Битумный подкладочный ковёр. Это лучший материал для использования в качестве подкладочного ковра. Он имеет основу из стеклохолста пропитпропитанную СБС-модифицированным битумом и двухсторонней посыпкой из песка мелкой фракции. Такие ковры обладают высокой эластичностью и являются самозатягивающимися (вбитые гвозди и разрезы ковра сами затягиваются при нагревании в летний период, что сильно повышает гермитизацию кровли).
    Производители: Icopal, Katepal, Ruflex, Tegola, Kerabit
  2. Мембранного типа. Данный ковер внешне больше похож на супердиффузионную мембрану, только имеет большую плотность 500 грамм/м2. Он абсолютно водонепроницаем, и атмосфероустойчив.
    Delta Roof, IKO, Anderep, Finnmaster, Döcke и др.
  3. Еврорубероид. В практике допускается замена подкладочного ковра коврами других производителей, рулонными материалами типа «еврорубероид», толью или подкладочными кровельными мембранами:

При использовании в качестве подкладочного ковра материалов типа еврорубероид рекомендуется проклеивать нахлёсты пропановой горелкой.

Ссылка на основную публикацию
Adblock
detector
