Обогрев кровли и водостоков: антиобледенительные системы

При эксплуатации кровли в зимний период возникают сложности, связанные с образованием сосулек и наледи. Для их устранения на крыше устанавливаются антиобледенительные системы. Из каких частей они состоят и как монтируются, мы расскажем в этой статье.

Зачем нужен обогрев кровли и водостоков

Зимой на крышах домов образуются огромные снежные массы, наледь и сосульки. Когда кровельный материал нагревается под воздействием теплого внутреннего воздуха, снег тает. Вода стекает вниз и замерзает возле карниза. Из нее образуется наледь и большие сосульки. Они представляют угрозу не только для человека. Глыбы льда могут сломать водосток и разрушить кровельное покрытие. Чтобы этого не случилось, нужны специальные системы. С ними исключаются риски появления наледи.

Устройство антиобледенительных систем

Системы антиобледенения для частного дома — автоматические устройства, состоящие из нескольких элементов:

  • Кабели-нагреватели — нагревательные кабели укладываются зигзагом или змейкой и фиксируются с помощью крепежных элементов (стяжка, хомут, алюминиевая монтажная лента, клипсы). Схема укладки изделий определяется с учетом особенностей кровли. Кабели бывают одно- и двухжильными. С их помощью исключается возможность образования сосулек.
  • Блок управления — «мозг» системы. В него входят датчики и шкаф управления. В шкафу размещены регуляторы, защитная и пусковая аппаратура.
  • Распределитель — важная часть системы, с помощью которой обеспечивается электропитание. Также распределительная сеть отвечает за включение и выключение обогрева кровли, в зависимости от температуры воздуха. Устройства оперативно реагируют на сигналы датчиков и выполняют свои функции.

Виды обогрева кровли

Нагревательные кабели

Это главные составляющие систем антиобледенения. Они преобразовывают электрическую энергию в тепловую. Кабели для обогрева кровли изготавливаются с учетом эксплуатации в сложных климатических условиях. Поэтому они отличаются стойкостью к влаге, к низким температурам, к механическим нагрузкам.

Резистивный кабель

При обустройстве систем обогрева кровли используется два вида нагревательных кабелей. К первому виду относится резистивный кабель. Для него характерна долговечность, доступная цена, стойкость к повреждениям, простота конструкции. К недостаткам резистивного кабеля относится чувствительность к перегреву. Для решения такой проблемы применяются регуляторы температуры. С ними риск повреждения нагревательной секции сводится к минимуму.

Саморегулирующийся кабель

Ко второму виду изделий относится саморегулирующийся кабель. В нем предусмотрена полупроводниковая матрица. С помощью такого элемента мощность кабеля снижается, в зависимости от температуры окружающей среды. Поэтому можно не переживать о возникновении сбоев в работе системы обогрева водостоков и кровли.

Монтаж обогрева кровли

Правильно спроектированная и установленная антиобледенительная система эффективно справляется со своими задачами. Обогрев кровли монтируется на крышах всех конфигураций. Нагревательные кабели укладываются в местах наибольшего скопления наледи. Это водосточные трубы, карнизы, ендовы. Также возможна укладка кабелей по всей поверхности крыши.

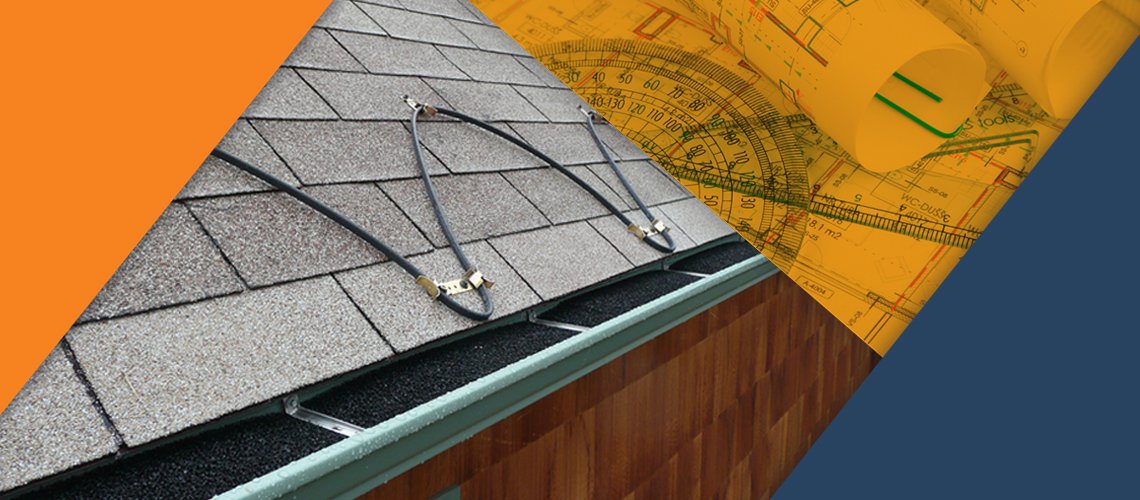

При монтаже нагревательного кабеля на карнизе чаще всего используется метод укладки «змейка». Это максимально простой способ. Верхняя петля кабеля крепится стяжкой или хомутом. Нижняя часть петли крепится к тросу клипсой.

При обустройстве антиобледенительной системы допускается использование алюминиевой монтажной ленты. Самоклеящаяся лента обладает хорошей теплопроводностью. Поэтому при ее применении обогреваемая зона расширяется на 10 сантиметров. Монтажная лента отличается стойкостью к негативным внешним факторам: солнечные лучи, низкая температура, влага. С ее помощью установка системы обогрева кровли проводится достаточно быстро:

  • На карниз наклеиваются две ленты на расстоянии 30 см.
  • Между полосками размещается нагревательный кабель.
  • Кабель закрепляется на поверхности полосками алюминиевой монтажной ленты.

При обустройстве системы обогрева в ендове не возникают трудности. Нагревательный кабель размещается вдоль желоба. В качестве крепежных элементов используются клипсы или хомуты.

Отдельное внимание уделяется монтажу блоков управления и распределительной сети. При выполнении работы учитываются правила установки электрических устройств. После завершения всех процессов проверяется работоспособность системы.

Эксплуатация систем противообледенения: советы экспертов

Чтобы обогрев кровли функционировал долго и безотказно, нужно соблюдать предписания по обустройству системы. Правила эксплуатации системы заключаются в следующем:

  • Перед началом сезона нужно очистить водосточные трубы и другие элементы, на которых размещены нагревательные кабели. Для этого использовать мягкие щетки. Очистка проводится максимально осторожно, поскольку при сильном механическом воздействии можно повредить кабель.
  • Периодически необходимо осматривать оборудование системы. К примеру, нужно осуществлять подтяжку соединений.
  • Автоматическое включение/выключение системы определяется с учетом климатических особенностей в регионе. Также принимаются во внимание рекомендации производителя.

Почему для Ондулин можно не использовать обогрев кровли

Существует мнение, что снег с Ондулина плохо сходит, а его уборка в весеннее время связана со сложностями. На самом деле все не так! При грамотном обустройстве кровли Ондулин проблем со сходом снега не возникают.

Ондулин обладает низкой теплопроводностью. При использовании материала наледь может появляться только возле карниза, водосточной трубы, ендов.

Снег сходит с Ондулин постепенно и не падает вниз в виде глыб. Весной на карнизах не появляются большие сосульки, представляющие опасность для людей, водостоков и для кровельного покрытия.

Если вы все же будете использовать антиобледенительную систему для кровли, то риск возникновения сосулек и наледи сводится к нулю.

Обогрев кровли и водостоков: антиобледенительные системы

При эксплуатации кровли в зимний период возникают сложности, связанные с образованием сосулек и наледи. Для их устранения на крыше устанавливаются антиобледенительные системы. Из каких частей они состоят и как монтируются, мы расскажем в этой статье.

Зачем нужен обогрев кровли и водостоков

Зимой на крышах домов образуются огромные снежные массы, наледь и сосульки. Когда кровельный материал нагревается под воздействием теплого внутреннего воздуха, снег тает. Вода стекает вниз и замерзает возле карниза. Из нее образуется наледь и большие сосульки. Они представляют угрозу не только для человека. Глыбы льда могут сломать водосток и разрушить кровельное покрытие. Чтобы этого не случилось, нужны специальные системы. С ними исключаются риски появления наледи.

Устройство антиобледенительных систем

Системы антиобледенения для частного дома — автоматические устройства, состоящие из нескольких элементов:

  • Кабели-нагреватели — нагревательные кабели укладываются зигзагом или змейкой и фиксируются с помощью крепежных элементов (стяжка, хомут, алюминиевая монтажная лента, клипсы). Схема укладки изделий определяется с учетом особенностей кровли. Кабели бывают одно- и двухжильными. С их помощью исключается возможность образования сосулек.
  • Блок управления — «мозг» системы. В него входят датчики и шкаф управления. В шкафу размещены регуляторы, защитная и пусковая аппаратура.
  • Распределитель — важная часть системы, с помощью которой обеспечивается электропитание. Также распределительная сеть отвечает за включение и выключение обогрева кровли, в зависимости от температуры воздуха. Устройства оперативно реагируют на сигналы датчиков и выполняют свои функции.

Виды обогрева кровли

Нагревательные кабели

Это главные составляющие систем антиобледенения. Они преобразовывают электрическую энергию в тепловую. Кабели для обогрева кровли изготавливаются с учетом эксплуатации в сложных климатических условиях. Поэтому они отличаются стойкостью к влаге, к низким температурам, к механическим нагрузкам.

Резистивный кабель

При обустройстве систем обогрева кровли используется два вида нагревательных кабелей. К первому виду относится резистивный кабель. Для него характерна долговечность, доступная цена, стойкость к повреждениям, простота конструкции. К недостаткам резистивного кабеля относится чувствительность к перегреву. Для решения такой проблемы применяются регуляторы температуры. С ними риск повреждения нагревательной секции сводится к минимуму.

Саморегулирующийся кабель

Ко второму виду изделий относится саморегулирующийся кабель. В нем предусмотрена полупроводниковая матрица. С помощью такого элемента мощность кабеля снижается, в зависимости от температуры окружающей среды. Поэтому можно не переживать о возникновении сбоев в работе системы обогрева водостоков и кровли.

Монтаж обогрева кровли

Правильно спроектированная и установленная антиобледенительная система эффективно справляется со своими задачами. Обогрев кровли монтируется на крышах всех конфигураций. Нагревательные кабели укладываются в местах наибольшего скопления наледи. Это водосточные трубы, карнизы, ендовы. Также возможна укладка кабелей по всей поверхности крыши.

При монтаже нагревательного кабеля на карнизе чаще всего используется метод укладки «змейка». Это максимально простой способ. Верхняя петля кабеля крепится стяжкой или хомутом. Нижняя часть петли крепится к тросу клипсой.

При обустройстве антиобледенительной системы допускается использование алюминиевой монтажной ленты. Самоклеящаяся лента обладает хорошей теплопроводностью. Поэтому при ее применении обогреваемая зона расширяется на 10 сантиметров. Монтажная лента отличается стойкостью к негативным внешним факторам: солнечные лучи, низкая температура, влага. С ее помощью установка системы обогрева кровли проводится достаточно быстро:

  • На карниз наклеиваются две ленты на расстоянии 30 см.
  • Между полосками размещается нагревательный кабель.
  • Кабель закрепляется на поверхности полосками алюминиевой монтажной ленты.

При обустройстве системы обогрева в ендове не возникают трудности. Нагревательный кабель размещается вдоль желоба. В качестве крепежных элементов используются клипсы или хомуты.

Отдельное внимание уделяется монтажу блоков управления и распределительной сети. При выполнении работы учитываются правила установки электрических устройств. После завершения всех процессов проверяется работоспособность системы.

Читать еще:  Мастичная кровля: устройство мастичных кровель

Эксплуатация систем противообледенения: советы экспертов

Чтобы обогрев кровли функционировал долго и безотказно, нужно соблюдать предписания по обустройству системы. Правила эксплуатации системы заключаются в следующем:

  • Перед началом сезона нужно очистить водосточные трубы и другие элементы, на которых размещены нагревательные кабели. Для этого использовать мягкие щетки. Очистка проводится максимально осторожно, поскольку при сильном механическом воздействии можно повредить кабель.
  • Периодически необходимо осматривать оборудование системы. К примеру, нужно осуществлять подтяжку соединений.
  • Автоматическое включение/выключение системы определяется с учетом климатических особенностей в регионе. Также принимаются во внимание рекомендации производителя.

Почему для Ондулин можно не использовать обогрев кровли

Существует мнение, что снег с Ондулина плохо сходит, а его уборка в весеннее время связана со сложностями. На самом деле все не так! При грамотном обустройстве кровли Ондулин проблем со сходом снега не возникают.

Ондулин обладает низкой теплопроводностью. При использовании материала наледь может появляться только возле карниза, водосточной трубы, ендов.

Снег сходит с Ондулин постепенно и не падает вниз в виде глыб. Весной на карнизах не появляются большие сосульки, представляющие опасность для людей, водостоков и для кровельного покрытия.

Если вы все же будете использовать антиобледенительную систему для кровли, то риск возникновения сосулек и наледи сводится к нулю.

Обогрев кровли крыш и водостоков

Мы предлагаем

Консультации

Выезд на замер

Составления технико-коммерческого предложения

Проектные работы

Поставка материалов и оборудования

Гарантийное, постгарантийное обслуживание

Диагностика и ремонт

Заказать обогрев кровли и водостоков

Для чего нужен обогрев кровли

Природные особенности нашей страны вынуждают активизировать силы по защите кровли от наледи и снега. Особенно актуальна эта проблема в связи с резкими перепадами температуры в межсезонье и зимнее время. Частая смена температуры приводит к тому , что снег начинает подтаивать и подтекать, а затем снова замерзает. Благодаря чему образуется наледь а так же сосульки. Что приводить к повреждению кровли и водосточные труб. Образовавшаяся наледь становится угрозой для здоровья прохожих. Эти проблемы решаются установкой антиобледенительной системы.

Система кабельного обогрева – это инструмент борьбы с обледенением крыши, замерзанием водостоков, в состав которой входят греющие электрические кабели. Установка обогрева избавит от протечек крыши в осенне-весенний период, повреждений, деформаций желобов и водостоков, предотвратит падение сосулек, наледи на прилегающую территорию. Обогревая кровлю, система обеспечит постепенное стаивание снега, льда на крыше и в водосточных стоках в периоды температурных изменений. Применять обогрев кровли рекомендовано МосКомАрхитектуры еще в 2004 году для всех реконструируемых а так же строящихся зданий.

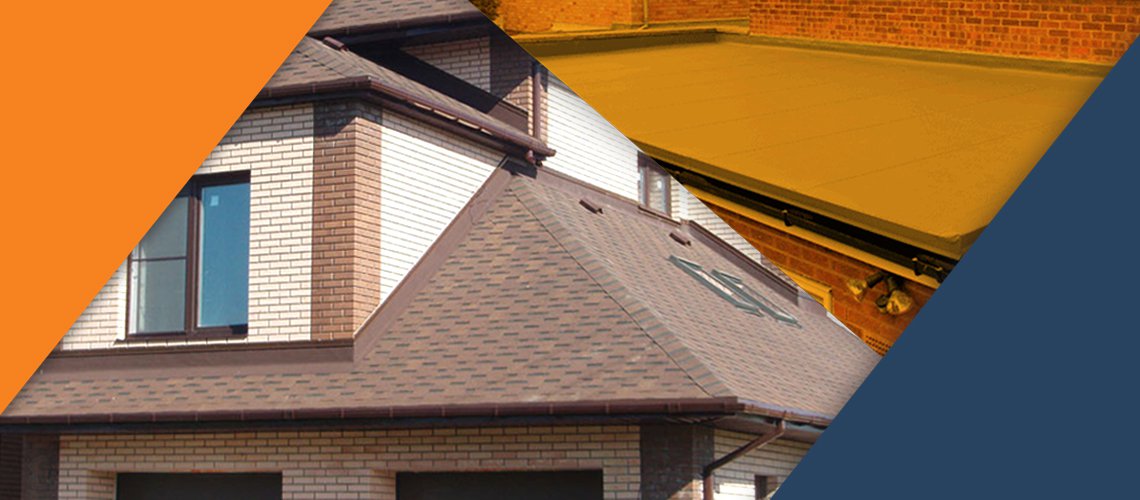

Электрообогрев по типу кровли:

Антиобледенительная система может быть установлена на любой тип кровли – теплую или холодную, плоскую или скатную.

У зданий с плоской кровлей основная проблема заключена в замерзании водосточных воронок либо труб. Промерзание водоотводных труб может достигать полутора метров. Из-за этого происходит затоплению поверхности крыши в период таяния снега и протеканию талой воды в верхние этажи здания через мельчайшие трещины и дефекты. Как итог трещины увеличиваются, образуются новые, могут наблюдаться разрывы водосточных труб а так же другие последствия. Правильно установленная система обогрева решает эти проблемы.

Необходимо:

  • Обогреть воронки и площадки вокруг них
  • Обогреть водосточные трубы по всей длине (либо на длину промерзания)

У скатных крыш с подвесными желобами, слабое место – край кровли, желоба и водостоки. Эти элементы больше всего подвергаются обледенению. На краю крыши а так же по линии желоба может образоваться снежная шапка, которая во время оттепели превратится в наледь и сосульки. Для скатной кровли потребуется комплекс решений. Термокабель в таком случаи необходимо монтировать по краю кровли, в водосточных трубах и в подвесном желобе. Целесообразна будет так же установка на скатной крыше системы снегозадержания, которая предотвращает сползание снежной массы и последующее её падение. В таком случаи греющий кабель укладывается змейкой от края кровли до снегозадержателей.

Немаловажной особенностью в конструкции кровли является исполнения теплоизоляционного слоя.

Холодная кровля имеет минимальный уровень потери тепла. Достаточно обогреть желоба и водостоки такой кровли. В то время как обогрев теплой кровли требует установки дополнительных греющих кабелей на ендовах, карнизах, мансардных окнах, примыканиях и свесах. В случае если кровля обледеневает полностью, установка обогрева может быть нерациональной и слишком дорогой, и здесь стоит подумать о реконструкции крыши здания.

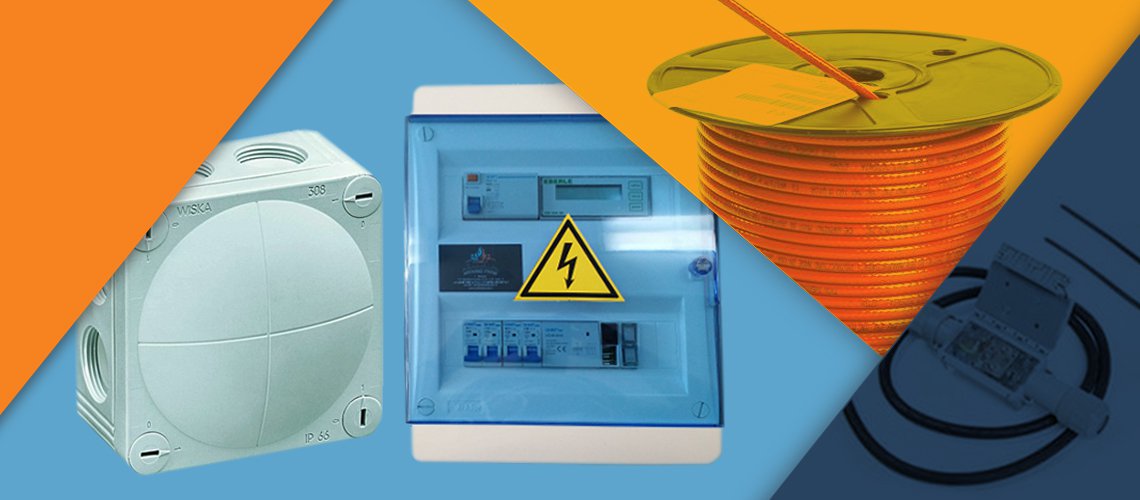

Состав системы «Антилед»:

  • Греющий кабель и комплектующие
  • Силовые кабели и комплектующие
  • кабеленесущие системы
  • Система управления и защиты
  • Крепёжные элементы и расходные материалы

Греющие кабели

В системах антиобледенения кровли применяют несколько видов кабеля :

Резистивный греющий кабель

Наиболее доступный и недорогой греющий кабель. Отличается хорошей эластичностью, эффективен при обогреве края кровли на скатных крышах. Его достоинством является равномерный нагрев по всей длине, среди недостатков – отсутствие возможности регулировки тепла. При использовании данного типа кабеля необходимо точно знать нужную длину.

Зональный греющий кабель

Греющий кабель с зональным распределением отличается более сложной конструкцией чем резистивный кабель. Зональный кабель так же как резистивный эффективней всего использовать для обогрева края кровли. Цена зонального кабеля выше резистивного.

Саморегулирующийся греющий кабель

Достоинством данного кабеля является отсутствие перегрева. В случае если температура снижается, сопротивление кабеля становится выше и увеличивается количество выделения тепла, если температура повышается, сопротивление кабеля уменьшается, снижая уровень выделяемого тепла. Наиболее эффективен при обогреве водостоков и желобов. В определенных случаях не плохо показывает себя при обогреве края кровли. Саморегулирующий кабель можно разрезать и использовать отрезки необходимой длины, это позволит несколько уменьшить затраты, так как стоимость его значительно выше, чем резистивного и зонального кабелей. Однако не стоит бояться более высокой цены, так как затраты на установку саморегулирующегося кабеля окупаются достаточно быстро.

Система электроснабжения (электрический кабель и комплектующие, кабеленесущие системы)

Система электроснабжения основной компонент системы антиобледенения. Состоит из электрических кабелей, распределительных коробок, устройств заземления.
Соединительная коробка – обязательный компонент системы обогрева. Через распределительные коробки происходит коммутация греющих кабелей с электрическим. Степень защиты соединительной коробки должна быть не ниже IP 65.

Система управления и защиты

Система управления — состоит из управляющей аппаратуры и шкафа управления обогревом. На основе управляющей аппаратуры происходит сбор данных необходимых для управления обогревом. Данные являются системой управляющих сигналов. Благодаря которым обогрев работает в установленных температурных режимах. Управляющая аппаратура включает датчики температуры, датчики влажности, датчики осадков, аппаратуру для терморегуляции. Модуль управления помещается в шкаф управления системой электрообогрева.

Шкаф управления электрообогревом (ШУО) предназначен для установки в него электрических приборов и аппаратов, обеспечивающих управление обогревом, аппаратов защиты от коротких замыканий и превышения допустимого тока утечки на землю.

ШУО обеспечивает:

  • Комплексную защиту питающих цепей и электропотребителей;
  • Выбор режимов управления: автоматический или ручной;
  • Автоматическое управление системой электрообогрева от датчиков температуры и влажности;
  • Автоматическое отключение электропотребителей при коротком замыкании или срабатывании теплового реле, встроенного в автомат защиты двигателя;
  • Автоматическое отключение электропотребителей при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении;
  • Визуальное отображение рабочего или аварийного состояния каждой группы электропотребителей;

В шкафу управления обогревом может быть размещен терморегулятор или метеостанция. В зависимости от способа монтажа различают компактные терморегуляторы для уличного исполнения, а также терморегуляторы, монтируемые в самом щите управления. Терморегуляторы в шкафу управления монтируются на DIN-рейку и как правило имеют два диапазона регулирования температуры – верхний и нижний. Терморегулятор обеспечивает работу электрообогрева в заданном температурном диапазоне.

Метеостанция – прибор, который управляет обогревом по нескольким параметрам. Учитывает температура воздуха, количество осадков и количества воды в желобах и трубах. Запуск обогрева осуществляется после обработки всех параметров. Датчик, контролирующий температуру, отмечает диапазон от -10 до +3 градусов, после чего обращается к датчику осадков. Если осадков нет – электрообогрев не включается, при выпадении осадков в заданном температурном режиме система включается. Главным преимуществом установки метеостанции является существенная экономия путем снижения расхода потребляемой электроэнергии. Среди недостатков, невозможность применения метеостанции на теплой кровле.

Система крепежа

Крепления, благодаря которым нагревательные элементы крепятся к обогреваемому объекту, а также закрепляются устройства питания и управления электрообогревом. Используются элементы крепежа различного назначения и видов.

Особенности эксплуатации системы электрообогрева

В начале сезонной эксплуатации системы обогрева кровли необходимо выполнить очистку поверхности крыши и водосточных желобов от мусора и листьев. Для корректной работы системы необходимо очистить от мусора пути оттока талой воды с кровли, датчики и иное установленное оборудование. В местах, где может возникнуть механическое повреждение кабеля сползающим снегом, проверить исправность крепежных элементов. Провести осмотр соединений и распределительных коробок на присутствие влаги, проверить сопротивление изоляции греющего и силового кабелей, работу автоматики и контроллеров.
Во время эксплуатации, достаточно выполнять визуальный контроль аппаратов защиты от коротких замыканий и превышения допустимого тока утечки на землю . Обслуживание электрических систем обогрева должно выполняться специалистами.

Читать еще:  Монтаж чернового пола в деревянном доме

Расчет сезонного потребления электроэнергии системой электрообогрева

Эксплуатационные траты на электрообогрев определяются ценой электроэнергии которую потребляет система в период ее эксплуатации.

Их можно вычеслить по следующей формуле:

С— стоимость эксплуатации системы, в рублях

Pn-номинальная мощность обогрева

H-количество рабочих часов в году

S-цена 1кВт/час электроэнергии в рублях.

Для расчета количества часов работы системы необходимо брать период с середины ноября до середины апреля. Электрообогрев будет включена в течение 151 календарного дня по 24 часа в сутки (3624 часа). Стоит также учесть, что 20% времени от выше расчитаного, система будет отключена по причине выхода температуры воздуха за пределы установленного режима.

Поэтому имеющиеся 3624 часа можно умножить на 0,8 рабочего времени и получим в итоге 2900 часа. Расход электроэнергии в системах с саморегулирующимися кабелями будет немного меньше, чем при электрообогреве с резистивными кабелями, поэтому стоимость будет ниже на 10 – 15%.

Особенности расчета стоимости монтажа системы электрообогрева кровли

Цена монтажа электрического обогрева кровли «под ключ» начинается с 300 рублей за погонный метр. Монтаж работы составляют около 30 – 85% от цены комплектующих компонентов. Рассчитывая цену монтажа необходимо учитывать возможность ее увеличения. Это связано с такими факторами как привлечения для установки альпинистов или аренды автовышки, сезонные скачки цен (осенью цены повышаются, в связи со спросом на обогрев). Проект обогрева для каждого здания индивидуален, а зависит от типа крыши, колиества и характера водостоков, желобов, размеров здания, конфигурации крыши, кровельных материалов.

Для расчета электрообогрева кровли нужно:

  • план кровли с учетом всех размеров;
  • количество водосточных труб их высота, диаметр;
  • протяженность и диаметр желобов;
  • количество ендов;
  • описание проблемы, причины установки антиобледенения;
  • фотографии здания.

Цена монтажа обогрева кровли у компаний, устанавливающих системы электрообогрева практически одинакова. Поэтому при поиске исполнителей, которые справятся с задачей обледенения кровли, нужно учесть ряд особенностей.

Как устроено антиобледенение кровли – важные детали обогрева

Одна из основных проблем в нашей стране, связанных с кровельной поверхностью – это ее обледенение и скопление снега в зимнее время. В процессе накопления осадки начинают оказывать на конструкцию крыши довольно внушительное давление. Весной, когда температура воздуха повышается, схождение этих масс наносит кровле значительные повреждения. Наряду с простой ручной очисткой существует и более удобный метод борьбы с подобными явлениями – обогрев кровли и водостоков антиобледенительными системами.

Особенности системы антиобледенения кровли

В состав системы входят устройства и приспособления, которыми оснащается поверхность крыши и водосточные элементы. Благодаря им минимизируется риск появления сосулек и наледи. Работа антиобледенительных систем для кровли и водостоков характеризуется значительной простотой. Специальный нагревательный кабель укладывается на скатах и внутри водостоков: за счет повышения температуры кровли стимулируется процесс таяния снега.

Основные задачи системы антиобледенения:

  1. Защита от образования сосулек. Причиной появления сосулек является резкая смена погодных условий, когда на смену оттепели приходят заморозки. При помощи термокабеля вода на кровле сохраняется в жидком состоянии. В дальнейшем она отводится через водостоки за пределы крыши.
  2. Борьба со снеговыми шапками. Кровли с уклоном менее 45 градусов склонны в зимнее время скапливать на своей поверхности снег. Как следствие, начинает увеличиваться давление на стропильную конструкцию. Система обогрева кровли и водостоков способна постепенно подтапливать снеговые скопления, что дает возможность избежать механической чистки крыши.

Подобным образом можно оснастить любую кровлю, однако больше всего в этом нуждаются металлические поверхности. Причина кроется в высокой теплопроводности металла, из-за чего он более всего подвержен образованию наледи и сосулек. Качественный греющий кабель для кровли позволит избавиться от таких проблем.

Чем опасна наледь для крыши и водостоков

На крышах с небольшим уклоном зимой может скапливаться довольно внушительные снежные шапки, весом до 100 кг/м2. Наибольшему риску в таком случае подвергаются скаты с углом наклона 30 градусов. Для защиты стропил от деформации необходима регулярная чистка кровли от снега и сосулек.

Возможные негативные последствия при скоплении снега на кровле:

  • Кровельные материалы повреждаются. Из-за того, что поверхность крыши отапливаемого дома слегка подтапливает снежную массу, на ее поверхности постепенно возникает ледяная кора. Во время весеннего таяния, когда снег сходит с кровли, наледь часто царапает поверхность. В дальнейшем в местах повреждений начинает возникать коррозия.
  • Риск деформации водостоков. Если активное снеготаяние сменяется заморозками, застывшая внутри водосточной системы вода может разорвать или серьезно повредить трубы и желоба.
  • Резкое схождение снега и обвал сосулек. Подобные явления нередко становятся причиной серьезных травм случайных пешеходов и повреждения стоящих рядом с домом объектов и автомобилей.

Комплектация антиобледенительной системы

Систем антиобледенения кровли является сложным электрическим оборудованием. Это налагает особую ответственность на процедуру ее расчета, монтажа и подключения. Нагревательные кабели практически постоянно контактируют с водой, поэтому их изоляция должна выполняться с особенной тщательностью.

В состав комплектации подогрева кровли и водостоков включено:

  1. Управление. Этот модуль является мозгом всего устройства, не только включая и выключая обогрев крыши от снега, но и регулируя его температуру.
  2. Термокабели. Для укладки термопроводки используются петли или зигзаги. Таким образом оснащаются ендовы, свесы и водосточные желоба в местах наиболее вероятного скопления снега.
  3. Силовая проводка. При помощи силовых проводов обеспечивается безопасная подача на нагревательные кабели электрической энергии.
  4. Распределители.
  5. Крепежи. Обеспечивают фиксацию нагревательного кабеля на поверхности крыши.

Системы обогрева крыши и водостоков в основном комплектуются резистивной и саморегулирующейся проводкой, оснащенной матрицей из пластика. Она выделяет тепло и реагирует на температуру окружающего пространства. При повышении температуры воздуха происходит снижение уровня обогрева, что ведет к уменьшению потребления энергии.

Каким бывает управление обогревом

Как показывает практический опыт, в течении пары лет после монтажа обогрева кровли и водостоков система антиобледенения полностью окупается. В дальнейшем начинают экономиться значительные финансы за счет снижение потребления энергии. Стоимость устройства во многом зависит от типа используемого кабеля. Резистивные системы считаются более дешевыми.

Экономичность приспособления зависит также от типа используемого управления:

  1. Ручное. Недорогой вариант, лишенный возможности самостоятельной реакции на температурные колебания на улице. Используя ручную систему регулировки, нужно быть готовым к некоторым энергетическим потерям.
  2. Автоматическое. Оперативно перестраивает работу кровельного обогрева в случае климатических изменений. В комплектацию такого прибора входят специальные температурные датчики, измеряющие температуру поверхности крыши. Другие датчики способны реагировать на воду и снег. Исходя из поступивших данных модулем управление избирается наиболее оптимальный режим работы системы, что сводит энергетические потери к минимуму.

Лучше всего для монтажа обогрева кровли и водостоков использовать саморегулирующуюся кабельную продукцию, которую не нужно дополнительно обогревать. Для оснащения затененных кровельных участков можно применить более дешевые резистивные нагревательные провода.

Обогрев кровли и антиобледенительные системы

Снежные пласты, лед и сосульки — все это обычные зимние проблемы, выпадающие на долю кровли любого дома. Обычным решением вопроса является очистка крыши, но она доступна не всегда, или требуется слишком часто. Тем временем, на кровле понемногу нарастает слой льда, по карнизу свисают сосульки, и все это рано или поздно упадет вниз.

Существует простой и вполне безопасный способ решения проблемы — обогрев кровли. Он эффективен и не требует от владельца специального внимания или каких-либо действий. Рассмотрим его пристальнее:

Обогрев крыши

Традиционный способ устранить возможность образования наледи и сосулек — утепление чердачного помещения и кровли изнутри. Методика действенная и эффективная, но у нее есть один важный недостаток — она лишь отсекает поверхность от потоков тепла снизу, не влияя на процессы, происходящие снаружи.

При наступлении оттепелей, в начале весны, когда днем начинает подтаивать снеговой покров, на кровле появляется тонкий слой воды. Ночью он замерзает, появляется корка льда. За несколько циклов образуется внушительный слой льда и бахрома сосулек по периметру дома, вес которых становится опасным для стропильной системы, а падение вниз грозит травмами людям или разрушением имуществу.

Существует другой, обратный подход. Производят подогрев кровли и водостоков, чтобы таяние снега было постоянным процессом, а отток талой воды не прекращался ни днем, ни ночью. В этом варианте сосульки или ледяная корка не образуются, поскольку для этого нет соответствующих условий.

Обогрев крыши позволяет исключить опасность схода снежных и ледяных пластов, устраняет снеговую нагрузку на конструкции крыши и всего дома. Установка снегозадержателей также повысит безопасность дома.

Читать еще:  Какой утеплитель не едят мыши и крысы, эковата и грызуны

Устройство системы антиобледенения

Устройства, обеспечивающие обогрев кровли и водостоков — антиобледенительные системы, поддерживающие положительную температуру на участке в 1-1,5 м по периметру крыши и в водостоках.

Подобных конструкций много, но все они используют в качестве источника тепла греющий кабель для кровли. Он укладывается зигзагами на краю кровельного полотна и закрепляется на поверхности, подобным образом оборудуются горизонтальные и вертикальные водостоки.

Система обогрева кровли, как правило, комплектуется следующими элементами:

    аппаратура контроля влажности и температуры блок питания и защиты кабель для обогрева кровли кабель питания

Система контроля температуры

Наличие системы контроля температуры — важная и полезная особенность антиобледенительного комплекса. Она позволяет производить нагрев только при возникновении условий для активного образования льда, т. е. при наличии талой воды и понижении температуры. В сухую морозную погоду, когда опасности появления наледи нет, система работает в режиме ожидания.

К достоинствам системы следует отнести:

    образование льда и сосулек становится невозможным находиться вблизи стен дома при наличии системы антиобледенения полностью безопасно конструкция стропил не нуждается в усилении, поскольку снеговая нагрузка существенно снижается снимается необходимость ручной чистки крыши от снега целостность кровли не нарушается, поэтому увеличивается срок службы покрытия

Недостатками таких комплектов являются:

    высокое потребление электроэнергии дороговизна оборудования потребность в периодическом обслуживании системы

Несмотря на недостатки, система антиобледенения кровли и водостоков признается наиболее эффективным вариантом устранения опасности появления льда и сосулек. Расходы на обогрев частично компенсируются экономией на очистке крыши, а за безопасность всегда приходится платить.

Принцип действия

Основная опасность подстерегает водосточные желоба, вертикальные водостоки и ендовы. Они открыты для воздействия холодного воздуха и первыми накапливают ледяные слои. Процесс расширяется, поскольку пути выхода талой воды перекрыты. Кроме того, внешний периметр крыши постепенно обрастает толстыми сугробами сползающих с верхней части кровли снежных пластов.

Прокладка кабеля по кровле позволяет исключить образование ледяных заторов и обеспечивает уменьшение сугробов и напластований по краю. Образующаяся вода получает возможность беспрепятственно вытекать через водосточную систему, что решает проблему с обледенением и снижает общую нагрузку на кровельную поверхность.

Система обогрева кровли и водостоков увеличивает срок службы кровли, так как снимается необходимость механической очистки, при которой защитное покрытие быстро выходит из строя.

Виды греющих кабелей, плюсы и минусы

Основной элемент, без которого электрообогрев кровли невозможен — специальный кабель. Вся смежная аппаратура лишь обеспечивает питание и регулирует его работу, выполняя задачи экономии электроэнергии. Вся нагрузка и функционал ложатся на греющий элемент, который укладывают во всех важных участках кровли и водостоков.

Нагревательный кабель для кровли выпускается в двух конструкционных видах. Рассмотрим их особенности:

Резистивный нагреватель

Он представляет собой проводник с высоким сопротивлением, заключенный в слой изоляции, окруженный медной оплеткой и внешним полимерным защитным слоем. Существуют две разновидности резистивных кабелей:

Одножильный кабель

Одножильный кабель дешевле, но он создает вредный электромагнитный фон. Кроме того, он обладает двумя «холодными» концами, т.е. при монтаже конец кабеля должен быть возвращен к началу и подключен к источнику питания. В этом его серьезный недостаток, так как перед укладкой требуется точный расчет длины и схемы размещения. Используется, как правило, на нежилых помещениях.

Двухжильный кабель

Двухжильный кабель для обогрева кровли и водостоков, цена которого заметно выше, лишен всех недостатков одножильного вида практически полностью. Он не излучает вредных волн, не имеет «холодных» концов, что позволяет гораздо свободнее укладывать его на поверхности кровли.

Недостатками являются:

    отсутствие компактности хрупкость, легкий выход из строя невозможность ремонта, как правило —только замена необходимость в наличии терморегулятора

Особенностью резистивного кабеля является необходимость сохранения его длины. Он реализуется секциями, обладающим заданными параметрами — сопротивлением, выделяемой мощностью и т.п. Самостоятельное изменение длины секции автоматически вызывает изменение параметров, рост нагрузки на электросети и прочие нежелательные последствия.

Зональный резистивный кабель

Существует зональный резистивный кабель. Он условно разделен на зоны — участки, на которые его можно разрезать. Расчет и установка такого кабеля проще и быстрее, но стоимость заметно выше.

Саморегулирующийся греющий кабель

Это наиболее продвинутый тип греющего кабеля. Он состоит из двух жил, между которыми размещена матрица — терморезистивный элемент. Он реагирует на изменение температуры и изменяет выделяемую кабелем тепловую мощность. Каждый участок получает собственные условия нагрева, что делает использование такого элемента намного более эффективным и успешным.

Основным преимуществом такого кабеля является отсутствие привязки к размерам и возможность регулирования длины по необходимости. Конструкция позволяет укладывать его в перехлест, не опасаясь перегрева. Можно обойтись без терморегулятора, хотя его присутствие рекомендовано в любом случае. Время службы составляет 10-15 лет, что, учитывая условия работы, весьма продолжительный срок.

Проектирование обогревающей системы

Обогрев кровли и водостоков, антиобледенительные мероприятия в целом требуют предварительной подготовки. Она заключается в создании проекта, тщательном расчете системы. Чем больше крыша, тем больше нужно кабеля и тем выше будет нагрузка на электросети.

Надо предварительно посчитать, во что обойдется обогрев кровли и водостоков, цена и состав комплекта аппаратуры, количество и потребление электроэнергии. Для этого необходимо определить участки, подлежащие обогреву, отметить точки размещения датчиков, выбрать конструкцию греющего элемента.

Обогрев плоской кровли

Особенностью плоской кровли является очень малый угол наклона. Снеговые массы самостоятельно не скатываются с таких поверхностей, тем более, что они обычно покрыты мягкими видами покрытия.

Поэтому система обогрева в данном случае самая простая и охватывает только водостоки и воронки. Надо оборудовать кабелем все участки, где происходит сток талой воды, а также места перепада высот (если таковые имеются).

Обогрев скатной кровли

На скатной кровле необходимо обогревать не только участки стока воды, но и весь периметр крыши. Это связано с постоянным сползанием снежного пласта вниз, к кромке, что ведет к накапливанию массы и активному образованию льда. Важно обеспечить постоянное таяние образующегося сугроба, не допускать заполнения лотков и перекрытия пути потоку воды.

Рекомендуется в дополнение к основному контуру установить кабель на ендовах или сложных участках поверхности. Если водостока нет, то по линии карниза просто прокладывают кабель в одну нитку — сосулек не будет.

Выбор зон для обогрева

Наиболее важными участками являются водостоки вертикального и горизонтального направления. Если они перемерзнут, подогрев кровли и водостоков, цена которого достаточно высока, становится бессмысленной тратой времени, усилий и денег.

Следующим по степени значимости участком является периметр крыши. Нельзя допускать скоплений снега в непосредственной близости к водосточному лотку. Если он не сможет забить его льдом, то заполнить мелким мусором и твердыми частицами пыли будет в состоянии, что надежно перекроет путь талой воде и потребует трудоемкой очистки в теплое время года.

Необходимо внимательно рассмотреть все ендовы, примыкания и прочие переходы плоскостей на кровле. Большинство из них также становится участком протока воды, поэтому надо обеспечить ей беспрепятственный отток.

Расчёт необходимой мощности

Расчет мощности греющего кабеля производится по нескольким параметрам:

    суммарная длина горизонтальных водостоков вертикальных трубопроводов ендов внешнего периметра крыши

Все эти значения складываются и умножаются на 25 — мощность, необходимая для обогрева 1 п. м. водостока или карниза.

Необходимо учитывать, что для неподготовленного человека расчет довольно сложен, поэтому лучше обратиться к специалисту. Неправильно рассчитанный обогрев кровли, цена которого слишком высока, будет означать потерю денег и времени.

Установка аппаратуры управления и защиты

Аппаратура устанавливается внутри дома, в специально выделенном помещении. В зависимости от мощности и типа системы могут быть использованы различные приборы, от обычных датчиков температуры до полноценных метеостанций. Шкафы управления монтируются в верхних этажах или на чердаке (оптимально), чтобы не протягивать далеко провода и кабели.

Монтаж антиобледенительной системы

После расчета и приобретения оборудования, производящего обогрев кровли, монтаж на ответственные и заранее определенные участки должны производить подготовленные люди.

Это важно, так как работы выполняются на высоте, в опасной близости к краю крыши, в сложных условиях. Необходимо заключить договор с профильной организацией, которая обеспечит профессиональное качество работ, сможет установить и запустить систему в короткие сроки.

Советы по эксплуатации

Работа системы будет продолжительной и эффективной, если ее правильно эксплуатировать. Необходимо выполнять некоторые процедуры:

    осенью, после полного опадения листьев, необходимо прочищать водосточные лотки мягкими кистями, чтобы не повредить кабель рекомендуемый диапазон работы системы от -15°С до +5°С профилактику следует производить каждые 3 месяца. В ходе осмотра проверяется прочность креплений, восстанавливается изоляция в наиболее сложных местах, где возможно падение кусков льда или сосулек, кабель защищают заграждениями

Выполнение этих несложных требований обеспечит качественную и долгую службу как греющего элемента, так и всей системы в целом.

Ссылка на основную публикацию
Adblock
detector
