Уважаемые господа!

На сайте представлен большой выбор опрессовщиков, насосов для гидравлических испытаний (проверки герметичности трубопроводов, различных резервуаров, тестирования параметров давления).
Это гидравлические насосы и агрегаты отечественного и импортного производства (Rothenberger, REMS, MGF, Ridgig..


Ручные опрессовщики, рассчитанные на максимальное давление от 30 до 500 МПа:

Электрические опрессовщики, агрегаты с электроприводом:

Опрессовщик (опрессовочный насос) – это специальный вид профессионального многофункционального оборудования, созданного для проверки герметичности трубопроводов и газопроводов, систем отопления и сжатого воздуха, спринклерных и холодильных установок, резервуаров, сосудов и отдельных узлов различных инженерных систем. Опрессовщик можно по праву назвать очень сложным строительным инструментом, который весьма востребован не только в процессе монтажа инженерных систем, но и в период их эксплуатации. Особенно часто его используют в жилищно-коммунальном хозяйстве. Применение опрессовочных насосов позволяет заметно снизить уровень трудозатрат при проведении проверок герметичности, а также экономить значительные отрезки времени, которые затрачивались ранее на проведение подобных работ. А использование окрашенных жидкостей помогает найти места разгерметизации.

Опрессовщики называют опрессовочными насосами, так как они предназначены для закачки жидкости в резервуар или трубопровод с одновременным контролем за давлением. Вначале в испытываемую на герметичность систему заливается жидкость, в качестве которой для различных случаев используется вода, антифриз или масло. Затем насос создает необходимое давление, после чего закрывается его шаровой вентиль и при помощи манометра контролируется давление. Подключение опрессовщика к трубе выполняется при помощи опрессовочного шланга, через который происходит заполнение испытуемой трубы или емкости жидкостью под давлением. Падение давления означает наличие в системе протечки. Опрессовщики различных моделей обязательно комплектуются насосом, баком для закачиваемой в испытываемую систему жидкости, манометром, пропускным клапаном, предназначенным для предотвращения создания избыточного давления, и шлангами.

По способу управления насосом различают следующие типы опрессовщиков:

  • ручные опрессовщики,
  • электрические опрессовщики,
  • модели с ручным и электронасосом.

Ручная модель более компактна, но требует значительных мускульных усилий оператора, тогда как электрическая модель не требует особых усилий, но весит больше своего ручного аналога. В опрессовщиках ручного типа в качестве привода используется рычаг, с помощью которого перемещается поршень, проталкивающий имеющуюся в баке жидкость в испытываемый резервуар или трубопровод, тогда как в электрических моделях опрессовщиков электромотор обеспечивает движение плунжеров, с помощью которых и происходит нагнетание жидкости. Производительность разных типов опрессовщиков тоже различается. У ручных она измеряется в мл/такт, а у электрических – в л/мин.

По своему предназначению опрессовщик бывают следующих видов:

  • опрессовщики для систем водоснабжения;
  • опрессовщики для камер давления;
  • опрессовщики для спринклерных систем;
  • опрессовщики для отопительных систем.

Разные модели опрессовочных насосов подразделяют на 4 группы в зависимости от создаваемого ими давления:

  • до 30 бар;
  • до 60 бар;
  • до 120 бар;
  • до 150 (а иногда и больше) бар.

Различают стационарные и переносные опрессовщики, которые могут использоваться для выполнения следующих рабочих операций:

  • для проведения гидравлических испытаний;
  • для проверки на герметичность;
  • для уточнения технических характеристик (по давлению);
  • для заполнения трубопроводов соответствующей жидкостью.

Существует большое количество зарубежных и отечественных компаний, освоивших выпуск опрессовщиков различных моделей, отличающихся и своей комплектацией, и техническими характеристиками. У нас Вы можете подобрать и купить опрессовщик как импортного, так и отечественного производства, наиболее подходящий для выполнения ваших задач.

Ручные гидравлические насосы для опрессовки систем отопления: принцип работы, назачение

Любая отопительная система после монтажа или сложного ремонта нуждается в проверке работоспособности, в профессиональных целях для этого используют специальный насос для опрессовки системы отопления, предназначенный для испытаний отопительных систем под давлением. Проверке на герметичность могут подвергаться трубы, различные водозаборные емкости и механизмы, в качестве рабочего тела в данных устройствах применяют воду, антифриз или гидравлическое масло.

Насосы для опрессовки системы отопления используют после монтажа всех узлов и наполнения труб жидкостью, необходимое давление в магистрали (в 2 – 3 раза больше рабочего) устанавливается с помощью специальных ограничительных кранов и контролируется встроенным манометром.

Рис. 1 Опрессовочное ручное и электрическое оборудование – внешний вид

Когда применяют насос для опрессовки системы отопления

Комплекс мероприятий по проверке систем отопления производится в следующих случаях:

  • После окончания монтажа отопления или при сдаче его в эксплуатацию.
  • При замене труб, стояков и прочих узлов отопительной системы.
  • В период подготовки к отопительному сезону или во время обязательной периодической проверки.
  • При обнаружении труб и узлов, подвергшихся сильной коррозии или деформации.

Принцип работы и назначение ручного опрессовочного насоса

Проверку отопления на герметичность можно производить при помощи накачки в магистраль воздуха или жидкости, в первом случае для подачи воздуха используют компрессоры для опрессовки трубопроводов. Недостатком воздушного метода является сложность выявления протечек в трубах обжима, устройство трубопровода позволяет легко подключать испытательное оборудование с использованием различного вида жидкостей.

При гидравлических испытаниях отопительных систем в магистрали опрессуемой ручным насосом для опрессовки, система работает в течение нескольких часов под высоким давлением. По способу его нагнетания данное оборудование можно разделить на две большие группы: ручные и электрические.

Рис. 2 Принцип работы основного узла механического опрессовщика – плунжерного насоса

Ручной опрессовочный насос имеет простую конструкцию в виде герметичного резервуара для воды с плунжерным поршнем, нагнетающим давление с помощью шарнирно присоединенного к нему прочного рычага.

Достоинством плунжерных насосов является возможность получения очень высокого давления за счет использования в качестве толкающего поршня прочного и износостойкого металлического цилиндра, не поддающегося механической деформации. Внутренняя поверхность рабочего цилиндра, в которой перемещается цилиндрический поршень, выполняется с высокой точностью изготовления – это позволило уменьшить рабочие зазоры, размеры уплотнительных колец и соответственно увеличить напор ручного насоса.

Для контроля работы агрегат оборудован манометром, после накачки жидкости с нужным давлением рабочая камера изолируется от общей системы с помощью отсечного крана.

Ручные опрессовщики предназначены для проверки небольших контуров, их часто используют на дачах или в загородных домах. От своих электрических аналогов они отличаются невысокой стоимостью и медленной работой.

Стандартный напор в отопительный системе лежит в диапазоне 1 – 1,5 бара, типовой ручной опрессовщик способен накачать жидкость под давлением в 60 бар., что достаточно для большинства бытовых гидравлических испытаний.

Рис. 3 Гидравлический опрессовщик – вид изнутри

Конструктивное устройство ручного опрессовочного насоса

Обычный ручной насос опрессовки для системы отопления состоит из:

  • напорной части 1 с ручкой 5, установленной на крышке 6 бака 2.
  • К выходу нагнетательного узла присоединен напорный шланг 3, который через специальный штуцер подключается к испытуемой магистрали.
  • Плунжерный насос 1 является основным узлом агрегата и включает в себя цилиндрическую головку 4, распределительный штуцер 15, внутренние клапаны, два вентиля 7 и 8.
  • Кран 7 открывает и закрывает отверстие для слива жидкости, а вентиль 8 служит для отключения устройства после нагнетания в магистраль необходимого давления.
  • Вода в проверяемую систему поступает через цилиндрическую головку 4 и всасывающий жидкость патрубок 10 с размещенным на конце фильтром, зафиксированным гайкой 11.
  • Для удобства работы боковая сторона бака оснащена крюком для крепления ручки, которая также применяется для переноски агрегата.
  • Для отслеживания давления оборудования аппарат оснащен встроенным манометром 9 со стрелочным индикатором.
Читать еще:  Чем обшить каркасный дом изнутри?

Рис. 4 Конструкция ручного гидравлического опрессовщика

Порядок работы с ручным опрессовщиком

При работе с гидравлическим ручным опрессовщиком соблюдают приведенный порядок и выполняют следующие правила:

  1. Удаляют воздух из напорных узлов опрессовочного насоса. Для этого заполняют бак 2 рабочей жидкостью до указанной в инструкции отметки и открывают запорный вентиль 8, после чего несколько раз прокачивают воду до выхода ее из напорного шланга 3.
  2. Присоединяют напорный шланг 3 к испытуемой магистрали. Для подключения используют переходной штуцер или ниппель, входящие в комплектацию агрегата или приобретенные отдельно.
  3. Производят закачку жидкости. С помощью прокладок перекрывают все отверстия в магистрали и накачивают воду до достижения требуемого давления, затем поворачивают запорный вентиль 8 до окончания испытаний. Обычно проверку производят в течение нескольких часов, у некоторых специалистов работает насос при опрессовке почти сутки, о негерметичности системы говорит падение давления.
  4. Отсоединяют опрессовщик от трубопровода. Для этого открывают сливной вентиль 7 и ждут полного перетекания воды обратно в бак, по окончании процесса сливной вентиль перекрывают во избежание попадания частиц грязи в насос. Отсоединяют напорный шланг от входной трубы магистрали, опускают его в бак и освобождают нагнетательные узлы от воды открыванием вентиля 8.

Рис. 5 Пример использования насосов для опрессовки в испытуемой магистрали

Во избежание коррозии деталей опрессовщика рекомендуется после освобождения его от воды залить в бак немного машинного масла и несколько раз прокачать насос – опрессовка системы отопления в следующий раз будет проходить в очищенных от влаги и коррозии внутренних деталях. Масло по окончании работы можно слить и в дальнейшем многократно использовать для очистки опрессовщика.

Популярные модели ручных опрессовочных насосов

На российском рынке широко представлены модели ручных опрессовщиков отечественного и зарубежного производителя, все они отличаются простотой конструкции и сравнительно низкой стоимостью.

Широкий ряд опрессовочных насосов выпускается известной немецкой компанией Rothenberger, имеющей в штате более 1200 сотрудников и 12 заводов в США и ведущих европейских странах.

Rothenberger RP 50 (100 у.е.) – ручной гидравлический опрессовщик, предназначенный для проверки герметичности труб, узлов и механизмов в водопроводных, сантехнических и отопительных магистралях. Емкость для воды выполнена из оцинкованной листовой стали, прибор имеет манометр в металлическом корпусе с тремя шкалами измерения и встроенный фильтр для защиты от загрязнений. Напорный шланг устройства выполнен в прочный тканевой оплетке, в конструкции предусмотрено наличие двойных клапанов, прибор рассчитан на работу с водой и маслом.

Технические параметры Rothenberger RP 50

  • объем резервуара: 12 л.;
  • максимальное давление: 50 бар.;
  • подача жидкости: 45 мл. за такт;
  • диаметр выходного патрубка: 1/2 дюйма;
  • вес: 8 кг.

Рис. 6 Немецкий компрессор для опрессовки трубопроводов Rothenberger RP 50

Voll V-Test 50 (115 у.е.) – опрессовщик от белорусского производителя, имеет прочный резервуар из стали, окрашенный краской с порошковым напылением и насосный двухклапанный узел из коррозионно-стойкой латуни. Манометр с тремя шкалами отвечает за точность измерений, подключаемый шланг выполнен из каучука на тканевой основе, агрегат работает с водой и маслом.

Технические параметры Voll V-Test 50

  • объем резервуара: 10 л.;
  • максимальное давление: 50 бар.;
  • подача: 45 мл. за такт;
  • диаметр выходного патрубка: 1/2 дюйма;
  • вес: 8 кг.

Рис. 7 Механический насос для опрессовки Voll V-Test 50

Сатурн НИР-60 (110 у.е.) – насос испытательный ручной (НИР) от отечественного производителя, прибор предназначен для гидравлических проверок различных емкостей и трубопроводных магистралей, рабочая жидкость – масло и вода.

Технические параметры Сатурн НИР-60

  • рабочая температура жидкости: 5 – 80 С.;
  • объем резервуара: 12 л.;
  • максимальное давление: 60 бар.;
  • подача: 40 мл. за такт;
  • диаметр выходного патрубка: 1/2 дюйма.

Рис. 8 Ручной насос для опрессовки систем отопления Сатурн НИР-60

Ручной опрессовщик относится к бытовым приборам и используется специалистами для проверки систем отопления в загородных домах, при желании домовладелец может самостоятельно проверить свою магистраль, взяв опрессовщик напрокат в соответствующий фирме. Цена ручных опрессовщиков от отечественных производителей составляет около 100 у.е., за более дорогие агрегаты высокого качества европейского производства придется выложить сумму в 2 – 3 раза больше.

Опрессовочное оборудование для испытаний теплотрасс и трубопроводов

Гидродетекторы АОМЦ (мобильные опрессовочные установки)

Механизм работы

Участок теплотрассы перекрывают, к каждой магистральной трубе подсоединяют по одному металлическому рукаву. Затем воду из одного трубопровода перекачивают в другой, создавая дополнительное давление. Падение давления сигнализирует о возможной протечке.

Наша компания разработала специальное предложение для теплосетевых компаний: мобильные опрессовочные центры для испытания трубопроводов после и перед началом отопительного сезона.

Гидродетектор АОМЦ позволяет тестировать малые участки трассы и сокращает период сезонных отключений горячей воды до 3 дней.

Больше не надо поднимать давление на теплоисточниках и испытывать все магистрали одновременно. АОМЦ делает гидравлические испытания тепловых сетей более технологичными, оперативными и безопасными.

Конструкция гидродетектора АОМЦ

Погодозащитный капот защищает установку от осадков, механических повреждений и несанкционированного доступа. Для обслуживания основных узлов в капоте предусмотрены боковые дверцы. Специальные внешние стойки созданы для перемещения рукавов.

Предусмотрена установка в шумозащитный кожух. Это позволяет использовать АОМЦ в жилых зонах и ночью.

Дизельный двигатель
ММЗ (Беларусь) или ЯМЗ (Россия)

  • Принимают до 100% нагрузки единовременно
  • Работают без сбоев даже на топливе низкого качества
  • Требуют элементарного технического обслуживания

Основные элементы установки стыкуются через механизм отбора мощности. Это позволяет отсоединять насос и работать на «холостом ходу» — например, для прогрева двигателя перед началом работы.

Многоступенчатый центробежный секционный насос , способный перекачивать воду температурой до 90°С

  • Насос SAER TMB (Италия)
  • Насос типа ЦНСг (Россия)

Двухосный прицеп позволяет транспортировать АОМЦ по дорогам общего пользования.

Напорная и всасывающая магистрали работают эффективно благодаря встроенным датчикам и регуляторам давления.

Температура -10° до +40°

Влажность > 75%

Программное обеспечение АОМЦ визуализирует в графиках:

  • температуру воды
  • расход воды
  • давление на входе и выходе

Способности установки

Быстро локализует прорывы

Гидродетектор АОМЦ последовательно тестирует малые участки сети. Обнаружить прорыв можно оперативно, а для его устранения не требуется останавливать все работы разом.

Не требует массовых отключений потребителей

На время испытаний с помощью АОМЦ не надо отключать целые районы города. А внеплановую опрессовку труб можно проводить, не создавая неудобств соседним кварталам.

Сокращает сроки выполнения опрессовочных работ

Рабочие часы не тратятся на поддержание давления, обход всей сети и осмотр многочисленных контрольных точек. Как следствие – уменьшаются сроки отключения горячей воды в домах потребителей с 14 до 3 дней.

Продлевает ресурс оборудования стационарных станций

Гидродетектор проводит испытания более бережно по отношению к инфраструктуре. Это особенно важно в связи с большим износом теплотрасс.

Гарантирует безопасность испытаний

Меньше разрывов и аварий, меньше вероятность травм и ущерба имуществу как во время работ, так и в период между испытаниями. Регулярная опрессовка теплотрассы с помощью АОМЦ позволяет постоянно держать тепловые сети в рабочем состоянии.



Модельный ряд

В модельном ряду гидродетекторов АОМЦ представлено 6 установок, различающихся по производительности и максимальному давлению, которое агрегат может обеспечить. Такая широкая линейка позволяет подобрать параметры оборудование опрессовки труб любого состояния и конфигурации.

Читать еще:  Как правильно класть утеплитель на крышу
Модель Двигатель Насос Напор,
м
Подача,
м 3 /ч
Давление,
атм
Рукав всасывающей магистрали, мм
Давление, атм
Рукав напорной магистрали, мм
Давление, атм
АОМЦ 20-10 ММЗ Д245.9 SAER/ЦНСг 200 100 10-40 ДУ100 Ру10 ДУ80 Ру25
АОМЦ 20-12 ММЗ Д245.30Е2 SAER/ЦНСг 200 120 10-40 ДУ125 Ру25 ДУ100 Ру25
АОМЦ 20-18 ЯМЗ 236БИ SAER/ЦНСг 200 180 10-40 ДУ150 Ру10 ДУ100 Ру25
АОМЦ 25-6 ММЗ Д245.9 SAER/ЦНСг 250 60 10-40 ДУ100 Ру10 ДУ80 Ру25
АОМЦ 25-20 ММЗ Д245.9 SAER/ЦНСг 250 200 10-40 ДУ150 Ру10 ДУ100 Ру25
АОМЦ 30-18 ЯМЗ 7511 SAER/ЦНСг 300 180 10-40 ДУ150 Ру16 ДУ150 Ру40

Возможно использование двигателей Doosan (Южная Корея) или Volvo Penta (Швеция).

Насос для опрессовки системы отопления: назначение, типы и технические характеристики

Отопительная система частных домов и загородных коттеджей нуждается в регулярном контроле технического состояния и подготовке к эксплуатации в преддверии холодного периода времени.

Чтобы система функционировала без перебоев, необходимо периодически производить опрессовку, которая помогает обнаружить дефекты, и выявить утечки до начала отопительного сезона.

Суть опрессовки

Опрессовка — это специальное испытание отопительной системы здания на герметичность и прочность посредством высокого давления, которое создается после накачивания трубопровода жидкостью.

Так как тепловой носитель в трубах находится под постоянным давлением, следовательно, все составляющие контура подвергаются систематической нагрузке.

Нередко во время отопительного сезона в систему проникают воздушные массы, приводящие к возникновению гидравлических ударов. В результате появляются разные протечки, которые не всегда фиксируются. К примеру, на отдельных участках системы в теплых полах.

Именно по этой причине отопительная система должна быть опрессована перед подключением отопления. Кроме выявления повреждений, опрессовка способствует прочищению трубопровода от скоплений мусора, ржавчины, остатков воздуха, грязи и других отложений, препятствующих свободному передвижению жидкости.

[advice]Замечание специалиста: своевременное диагностирование системы и обнаружение проблемных участков поможет избежать проблем и финансовых трат во время отопительного сезона.[/advice]

Дефект в трубопроводе может привести к разрыву трубы, крупной течи и невозможности перекрытия тока воды.

Особенности операции

Первый раз опрессовку следует проводить перед подключением трубопровода к централизованной системе.

В дальнейшем профилактику выполняют каждые 5 лет. Это зависит от качества исходного материала и комплектующих (запоров, труб, насосов).

Трубы из стали соединяют сваркой и резьбами, полиэтиленовые модификации — фитингами, а пропиленовые с помощью низкотемпературной пайки. Любой соединительный элемент считается потенциальным местом утечки.

Чтобы определить повреждение, в системе создают гидравлическое давление. Его коэффициент должен быть больше максимально возможного рабочего давления в трубопроводе. Так, если система выдерживает гидравлическую нагрузку в 16 атмосфер, то стандартное давление в 8 атмосфер трубы тоже смогут выдержать.

Помимо этого, опрессовка в обязательном порядке проводится после ремонтных работ или продолжительного простоя, а также после замены радиаторов или стояков отопления. Ведь лучше обнаружить нарушение в системе в межсезонье, чем при первых заморозках.

[warning]Обратите внимание: опрессовку следует проводить после промывки трубопроводной системы, особенно после использования агрессивных внутренних сред, ослабляющих стенки труб.[/warning]

Насосы

Опрессовка отопительной системы выполняется посредством нагнетательных насосов, моделирующих ситуацию, похожую на гидравлический удар.

Опрессовочный насос — это своеобразный пресс, который применяют для гидроиспытаний сантехнических, инженерных и коммуникационных систем.

Этот механизм подключается непосредственно к контуру. С его помощью производится повышение контролируемого давления, создаваемого в трубах. После подключения прибора, в систему начинает подаваться рабочее вещество под определенным давлением, затем снимаются показания манометра.

Давление подается до того момента, пока его уровень не превысит рабочее значение в 3 раза. Процедура проверки занимает 2–3 часа. Все это время следят за показаниями манометра.

Если во время процесса наблюдается резкое снижение давления, значит герметичность трубопровода нарушена. В этом случае нужно выявить расположение утечки, провести ремонтные работы и приступить к новому испытанию. Стабильные показания свидетельствуют о герметичности отопительной системы.

[advice]Примите к сведению: для опрессовочных насосов основным показателем считается возможный уровень нагнетания высокого давления, а не производительность.[/advice]

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические.

Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией.

При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома. Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба.

Все элементы собираются в определенной последовательности с использованием сварки. Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

Электрический насос

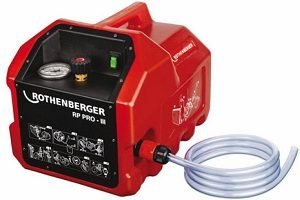

Прибор оснащается двигателем и работает от сети под напряжением 220В. Этот агрегат применяется для испытаний отопительных, водопроводных и масляных систем.

Электрические модели используют в профессиональной деятельности при интенсивных нагрузках.

У электрического опрессовочного насоса можно выделить основные преимущества:

  1. Простота в эксплуатации и обслуживании. Для подключения механизма надо лишь нажать кнопку на блоке управления.
  2. Высокий уровень производительности. Благодаря электрическому приводу нагнетание максимального давления производится очень быстро.
  3. Продолжительный срок эксплуатации за счет качественной и надежной корпусной части.
  4. Удобное регулирование давления, которое осуществляется при помощи байпасного клапана.
  5. Наличие специальной защиты от перегрева. При сильном нагреве, она автоматически понижает уровень давления, отчего прибор охлаждается.
  6. Мобильность. Устройство можно перевозить даже в багажнике машины.

К недостаткам электрического опрессовщика следует причислить его высокую стоимость, зависимость от электрической сети и солидный вес.

Механический

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса.

Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

  • компактность, мобильность;
  • можно задействовать на ограниченной территории, при проведении небольших по объему работ;
  • долгий срок службы при бережном уходе, возможность ремонта;
  • безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
  • приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

Важные параметры приборов

От мощности установки зависит максимально возможный уровень давления в отопительной системе.

Поэтому оборудование для опрессовочных работ можно систематизировать по нескольким категориям:

  • давление варьируется в пределах 30 бар;
  • давление достигает 60 бар;
  • уровень максимального давления 100–120 бар;
  • свыше 150 бар.

Немаловажное значение имеет функциональная составляющая агрегата. Она зависит от модели насоса и определяет объем жидкости, который способен перекачать механизм. Важен вес насоса и объем резервуара для хранения рабочей жидкости.

Также при выборе определенной модификации, стоит учитывать рабочую среду, в которой может работать насос.

[warning]Примите во внимание: нужно контролировать качество рабочего носителя. Следует устранять твердые маленькие частицы, которые способны вывести оборудование из строя.[/warning]

Как выбрать

Выбор определенной модели насоса определяется двумя факторами: частотой опрессовки и объемом испытательных работ.

Владельцам частных домов и коттеджей подойдет удобный в управлении механический насос.

Для профессиональной деятельности, предполагающей обслуживание инженерных коммуникаций, необходим более мощный электрический агрегат. При этом следует учитывать, что установка должна иметь небольшой вес для быстрого перемещения по обслуживаемым объектам.

Опрессовку системы можно провести своими руками. Однако это довольно сложное в техническом плане мероприятие, поэтому лучше всего доверить работу квалифицированному мастеру, прошедшему аттестацию.

По завершении работы специалист подписывает акт, куда вносит технические особенности испытательной процедуры, величину давления, время выдержки и другие показатели.

Смотрите видео, в котором специалист наглядно разъясняет, как сделать насос для опрессовки системы отопления своими руками:

Как выбрать насос для опрессовки?

Для проведения гидроиспытаний трубопроводов и различных емкостей используется специальное оборудование – насос для опрессовки. Рабочая среда может создаваться из различных жидкостей – воды, антифриза для отопительных систем, гидравлического масла. Каждый опрессовочный насос оборудуется манометром, контролирующим создаваемое давление, и шлангом, посредством которого выполняется подсоединение к испытуемому объекту.

Как работает насос при опрессовке

Опрессовка – это процедура испытания и последующей проверки на герметичность и прочность различных трубопроводов, систем, емкостей и механизмов посредством высокого давления, которое создается при их накачивании жидкостью.

Применительно к трубам – так называют создание повышенного давления на отдельном участке трубопровода для выявления утечек, поврежденных коррозией и других потенциально слабых мест. В качестве закачивающего устройства используется опрессовочный насос.

Первый раз опрессовка проводится непосредственно после установки отопительной или других систем газоснабжения и водоснабжения, а также других магистралей и трубопроводов. Принцип действия данного процесса довольно прост, но требует наличия подходящего насоса для опрессовки и соблюдения аккуратности.

Когда вся система собрана воедино, она наполняется жидкостью в максимальном количестве. Затем подключается опрессовщик, который наполняет систему излишним давлением, превышающим рабочую норму в 2-3 раза.

Очень важным условием выполнения опрессовки является соблюдение осторожности, чтобы предотвратить разрушение системы, поскольку этому подвержены любые из испытуемых объектов.

С этой целью в опрессовщиках механического типа встраиваются ограничители, которые не дают перекачивать давление в системе. После того как достигнут достаточно высокий уровень давления, необходимо наблюдать за показаниями манометра: если они не уменьшаются, значит утечки нет, система герметична и может работать. Если давление начинает падать, необходимо найти место утечки, ликвидировать ее и повторить тест.

Опрессовку труб нужно проводить обязательно, чтобы избежать утечки воды, например, на пол. Но в любом случае нужна гидроизоляция деревянного пола, которая защитит дерево от попадания влаги. В случае неправильной обработки и эксплуатации дерево сильно подвержено гниению и рассыханию. Подробнее об устройстве пола в деревянном доме читайте здесь.

Виды насосов для опрессовки

Опрессовщики могут иметь ручной и электрический привод. По принципу действия они разделяются на:

  • Поршневые
  • Пластинчато-роторные
  • Мембранные

Механические насосы для опрессовки имеют более низкую стоимость, они просты в работе и легки в транспортировке. Такие насосы комплектуются всем необходимым для проведения процедуры: баком, шлангами, манометром. Вместе с тем у них низкая производительность, требующая собственных усилий работника.

Электрические насосы для опрессовки тоже мобильные, однако более громоздкие. Они дают хорошую нагрузку на проверяемый объект, но не совсем удобны в транспортировке и расходуют много электроэнергии.

Основные характеристики опрессовщиков

Практически все насосы для опрессовки самовсасывающие, то есть обладают способностью всасывать жидкость. Для подпитки необходимо погрузить всасывающий шланг насоса в закачиваемую жидкость. Для удобства работы и упрощения процесса на некоторых видах опрессовщиков устанавливается специальный бак.

Рабочее давление ручных опрессовочных насосов не превышает 500 атмосфер. Рабочая среда – вода, антифриз, гидравлическое масло. Самые маленькие ручные опрессовщики предназначены для быстрой проверки давления и герметичности трубопроводов и резервуаров в сантехнических, водопроводных системах, масляных или охладительных установках.

Ручные промышленные насосы для опрессовки используются в гидравлических испытаниях машин, механизмов, трубопроводов и котлов. При этом применяется трехэтапная проверка герметичности:

  1. Предварительное заполнение испытуемого объекта обычным насосом
  2. Нагнетание высокого давления опрессовщиком
  3. Осуществление контроля падения давления по показаниям манометра или визуально (по наличию видимых утечек)

Электрические насосы оборудованы удобным электроприводом и включателем с сигнальной лампой. На таких опрессовщиках предусмотрена возможность выставления максимально допустимого давления, развиваемого насосом.

Работа любых опрессовочных насосов на загрязненных жидкостях недопустима. Перед насосом рекомендуется всегда устанавливать фильтр.

Как выбрать опрессовочный насос

Опрессовщики довольно распространенные приборы, которые производятся и распространяются многими известными компаниями. Выбор ручного или электрического насоса зависит от двух факторов:

  • Объема опрессуемой системы
  • Частоты выполнения опрессовки

Ручной насос для опрессовки менее требователен, проще по конструкции, легче и дешевле, но накачивает такое же давление гораздо дольше, чем устройства с электроприводом. Поэтому опрессовать ручным насосом, например, десятиэтажный дом практически нереально. В таких случая через несколько суток накачивания ручной опрессовщик все равно меняют на электрический.

Время работы, как и точность результатов при этом зависит от мощности устройства. Ведь маломощный насос увеличивает время тестирования, поскольку простой опрессовщик труб не может быстро заполнить объемную трубу, а негерметичный стык будет искажать все результаты испытаний.

Поэтому насос для опрессовки необходимо подбирать, руководствуясь габаритами тестируемых трубопроводов: для домашней системы достаточно нагнетателя, который прокачивает сквозь себя 2-3 литра в минуту, а опрессовка теплотрасс требует использования в качестве нагнетателей циркуляционных насосов, отвечающих за движение жидкости в системе.

Сферы использования насосов для опрессовки

Чаще всего насос для опрессовки требуется при проверке герметичности отопительной, водоснабжающей или сантехнической системы зданий. Его применяют:

  • При сдаче в эксплуатацию указанных систем. Полипропиленовые трубы соединяются низкотемпературной пайкой, полиэтиленовые и металлопластиковые – фитингами, стальные – резьбой и сваркой. Любое соединение представляет собой потенциальное место утечки. Для выявления проблемных зон в проверяемой системе опрессовочным насосом создается гидравлическое давление, которое превышает максимальное рабочее для проверяемого объекта. Если трубы нескольких часов выдержат давление, которое в 2-3 раза превышает их рабочее, то при нормальных условиях они смогут работать длительное время
  • После проведения ремонтных работ. Если менялись стояки, трубы или другие элементы системы, то их необходимо также испытать повышенным давлением
  • Периодическая опрессовка всех указанных систем. Применяется для своевременного обнаружения назревающих проблем, в частности, степени износа стальных труб, которые сильно подвержены коррозии

Особое внимание следует уделить опрессовке труб канализации. В самотечной канализационной системе утечки могут быть незначительными и проявляться в виде нескольких капель, повисших на стыке. Они практически незаметны при приемке канализационной сети, но после заполнении трубы стоками на пике водоразбора капли превращаются в небольшой ручеек. А под действием избыточного давления в трубе будут выявлены все проблемные участки.

Канализация в доме должна быть качественно обустроена – это залог комфортной жизни жильцов дома. Схема канализации в частном доме считается простой для понимания даже не специалисту, поэтому её можно смонтировать своими руками.

Схема обустройства канализации в доме предполагает транспортировку отходов в выгребную яму или специальный резервуар – септик. Об устройстве выгребной ямы читайте в этой статье, а о септике – здесь.

Насос для опрессовки – нужное приобретение не только для профессионального пользования, но и для собственников жилья, которые сами заботятся о своем имуществе. Ведь основные коммуникационные системы любого дома нуждаются в систематическом контроле и периодической проверке.

Видео о насосах для опрессовки

Насос для опрессовки трубопроводов

Насос для опрессовки отопления

Опрессовка систем газоснабжения

Ссылка на основную публикацию
Adblock
detector
