Металлические фермы для крыши

Содержание

Металлические фермы для крыши

Стропильные фермы металлические

1. Утепление кровли
2. Преимущества фермы металлической
3. Минусы стропильных ферм из металла
4. Как подобрать материал для фермы металлической
5. Процесс изготовления металлических ферм
6. Изготовление стальных кровельных системы устройство фермы крыши
7. Монтаж фермы металлической

Стропила, выполненные из металла (ферма металлическая) намного прочней и надежнее, чем деревянные, потому что выносят очень большие нагрузки. Здесь вы получите информацию о достоинствах и недостатках металлических стропил, о том, как выбрать для них материал, а также узнаете о монтаже таких конструкций.

Предпочтение металлической системе стропил отдают потому, что она повышает жесткость кровли. Именно металлическая ферма используется в том случае, когда требуется монтаж бруса длиной свыше 10 м, тогда меняют не только стропильную систему, но мауэрлатный брус, прогоны и опору конька: укладывается стальной швеллер, а монтаж металлических ферм производят с помощью приварки уголков.

Зачастую практикуется применение комбинированных систем – металлические фермы комбинируют с деревянными конструкциями, но они имеют свои минусы. Очень важно не допустить взаимодействия металлических и деревянных деталей, так как при перепадах температур металл покрывается конденсатом, древесина, соприкасаясь с ним, начинает гнить.

Преимущества и недостатки металлических стропил

В таких случаях необходимо сделать изоляцию из рубероида и обработать деревянные поверхности конструкции влагоотталкивающими средствами.

Утепление кровли

Отдельно рассмотрим вопрос об утеплении помещения под кровлей. Если вы остановились на металлической стропильной системе, то утеплитель укладывается над- или под стропилами, а не между, как в случае со стропильными конструкциями из дерева. А для того, чтобы на материале не образовывался конденсат, между конструкцией и утеплителем оставляют просвет.

Если утеплитель кладется под металлической фермой, то изоляционный материал, внутренняя обшивка, непосредственно само покрытие кровли и вентиляционный просвет располагаются над утеплителем. Благодаря такой укладке слоев сохраняется тепло в помещении чердака и предотвращается образование прослоек из холодного воздуха.

Преимущества фермы металлической

Другое дело фермы кровельные – если вы устанавливаете только металлическую конструкцию, без деревянных элементов, опасаться гниения не стоит. Этот вариант крыши долговечен, при его монтаже можно применять стропила длиной от 7 до 30 метров.

Металлические фермы можно купить, а можно изготовить самостоятельно, с помощью парных уголков и классических профилей. Узлы металлических ферм соединены наклонно, образуя треугольник. С помощью таких конструкций можно перекрывать помещения большой площади с высокими потолками, поэтому их активно используют при строительстве промышленных сооружений и ангаров.

Стропильные системы из металла используются при строительстве жилых сооружений с металлическим каркасом крыши – в этом случае они делаются под заказ и доставляются непосредственно к объекту строительства. Монтаж таких конструкций производится вместе с основой.

Минусы стропильных ферм из металла

Говоря о достоинствах стропильной конструкции из металла нужно упомянуть и их недостатки.

В первую очередь – это сложность доставки и монтажа конструкций ферм металлических:

  • фермы стропильные из металла обладают большой массой, соответственно, для того чтобы их поднять на необходимую высоту, а затем установить, требуется специальная техника;
  • металлические фермы плохо сопротивляются повышенным температурам, поэтому в случае пожара, кровля провиснет, а затем обрушится уже в течение 15-30 минут;
  • возведение стропильной металлической конструкции обходится далеко недешево.

Как подобрать материал для фермы металлической

При изготовлении элементов составляющих конструкцию фермы стропильной, как правило, применяют парный профиль, совмещение узлов делают с помощью косынки. Все элементы соединяются путем клепки или сварки. До того, как приступить к изготовлению стропильной металлической системы, нужно сделать строгие расчеты сечения деталей, количество швов сварки, нужное количество заклепок и прочее.

Процесс изготовления металлических ферм

Изготовление металлических ферм выполняется в несколько этапов:

  • стыковка уголков с поперечным сечением, которые используются для изготовления верхнего пояса фермы, выполняется по их меньшей стороне;
  • при изготовлении нижнего пояса используются равнобокие уголки;
  • парные швеллеры применяются в случае переноса нагрузки фермы на панель;
  • уголки с равными сторонами с тавровым или крестообразным сечением используют при изготовлении стоек и раскосов;
  • полностью сварные металлические стропильные конструкции изготавливают, применяя тавровое сечение.

Полезная информация: при изготовлении металлических стропильных систем применяются трубы гнутые и горячей катки. Сечение горячекатаной трубы от 1.5 мм до 5 мм, используется лента прямоугольного сечения. Читайте также: «Как сделать фермы для навеса своими руками – выбор материала, расчет».

Изготовление стальных кровельных системы устройство фермы крыши

При изготовлении такой системы, как металлические фермы – гост и его соблюдение -обязательное требование. Стропильные фермы для стальных конструкций кровли имеют длинные пролеты. Изготавливаются металлические фермы пролетом 12 м, некоторые- до 30 м.

Ферма для односкатной крыши сделана из профиля с периодическим сечением или трубы квадратного и прямоугольного сечения, такой же профиль используют и для фермы из двух скатов, с углом ската меньше 20 градусов.Опорой им служат подушки или колонны из железобетона.

Прогонная балка, на уголки которой крепится обрешетка, монтируется путем сварки к стропилам из металла. Для повышения жесткости конструкции по поясу нижних ферм проходят связи из уголка.

Наиболее распространено применение металлических стропильных систем в строительстве общественных и промышленных объектов:

  • складов;
  • ангаров;
  • производств;
  • офисных многоэтажек.

При возведении индивидуальных построек используется легкий модульный каркас. Процесс производства стальных систем несложный, изготовить конструкцию можно на любом заводе.

Преимущества стальных модулей:

  • прочность и надежность;
  • перекрытие больших пролетов;
  • жесткость.

Минусы стальных ферм:

  • большая масса – до 30 килограммов на один квадратный метр, что требует использования спецтехники в процессе монтажа;
  • слабые огнеупорные качества, деформируется примерно через 20 минут при пожаре;
  • при отсутствии специальной обработки покрывается коррозией.

Монтаж фермы металлической

В качестве примера можно рассмотреть монтаж фермы для изготовления навесов из поликарбоната, железа, этернита или шифера, с углом ската от 22 до 30 градусов.

Треугольная ферма высотой в 20% длины пролета будет идеальным вариантом, это наглядно видно на фото. Благодаря ее невысокой массе рядом с опорами системы можно возводить стены до уровня чердака. Если пролет больше 14 метров, лучше остановить свой выбор на ферме с пологими раскосами, так как она будет иметь небольшой вес. Длину панели верхнего пояса нужно выбрать от 1.5 до 2.5 метров. При размерах пролета, приведенного в примере, нужно использовать 8 панелей.

При строительстве объекта промышленного назначения фермы стропильные металлические возводятся на подстропильных системах, которые соединяют опорные балки и являются основой при монтаже стропильных ферм.

В зданиях такого плана длина пролетов не бывает меньше 25 – 35 метров, поэтому целесообразней всего использовать определенные металлические конструкции (см. фото). Эти конструкции смонтированы путем соединения двух треугольных каркасов, которые соединяются с помощью затяжки. Такой монтаж дает возможность убрать длинные распорки, потому что их сечение приходится увеличивать для повышения сопротивления изгибу в длину, а это добавит вес всей системе фермы металлической.

Как изготовить ферму с помощью домкрата, подробно на видео:

Верхний пояс нужно разделить на панели, их должно быть 12 либо 16, длина каждой панели должна составлять от 2 до 2.75 метров. Если к ферме подшивается потолок, то узлы верхнего пояса крепятся затяжкой, длина затяжки колеблется от 4 до 6 панелей по их длине.

И хотя стропильные металлические конструкции сами по себе очень надежны и обладают высокой степенью жесткости по сравнению с деревянными, при возведении коттеджей, дачных домиков и загородных домов их применяют редко. Возведение таких конструкций не считается целесообразным по некоторым объективным причинам. Применение фермы из стропил металлических популярно при возведении строительных и промышленных объектов, так как в таких зданиях перекрытие монтируется из длинных пролетов. Читайте также: «Устройство металлической кровли: установка и монтаж».

Читать еще:  СНиП на кровельные работы мягкая кровля

Ферма из профильной трубы

Металлические фермы – это стержневые системы, состоящие из поясов и решеток. Благодаря ребрам жесткости, такие конструкции не деформируются даже при восприятии значительных нагрузок. В зависимости от сложности формы, могут изготавливаться непосредственно на месте строительства или в условиях специализированных производств. Популярным материалом для изготовления ферменных конструкций является профильная труба квадратного или прямоугольного сечения.

Материалы для профильных труб

Для изготовления профильных труб, которые могут использоваться в конструкциях ферм, применяют различные металлы и сплавы:

  • в общем случае – углеродистые стали обыкновенного качества;
  • для ответственных конструкций – качественные углеродистые, низколегированные, реже – коррозионностойкие стали;
  • для эксплуатации в средах повышенной агрессивности – из углеродистой стали, покрытой защитным цинковым слоем (оцинкованной);
  • при необходимости создания легких ферменных конструкций – легкие и прочные сплавы на основе алюминия.

В продажу трубные изделия малых сечений поступают отрезками длиной до 6 м, больших – до 12 м. Толщину стенки и размер сечения выбирают, в зависимости от планируемых нагрузок:

  • для пролетов не более 4,5 м – 40х20 мм с толщиной стенки 2 мм;
  • 4,5-5,5 м – 40х40 мм с толщиной стенки 2 мм;
  • более 5,5 м – 40х40х3 мм или 60х30 со стенкой 2-3 мм.

Виды конструкций ферм из профильной трубы

В состав ферменной конструкции входят верхний и нижний пояса и решетка, располагаемая между ними. Составными компонентами решетки являются:

  • стойка – располагается перпендикулярно оси;
  • раскос (подкос) – устанавливается под наклоном к оси;
  • шпренгель – вспомогательный раскос.

Пояса ферм могут иметь различные очертания:

  • Треугольное односкатное. Для треугольной односкатной фермы из профильной трубы характерно сочетание способности выдерживать высокие нагрузки с небольшой материалоемкостью.

  • Треугольное двускатное. Такие конструкции могут устанавливаться на кровлях с большим уклоном скатов. Минусы: сложность устройства опорных узлов, большой расход материала. Конструктивный вариант – треугольные двускатные фермы из профильной трубы.

  • Сегментное. Часто применяется для сооружения кровель со светопрозрачным покрытием из сотового или монолитного поликарбоната.

  • Полигональное. Отличается сложностью монтажа. Преимущество – способность выдерживать значительные нагрузки от тяжелого настила и мощного снегового покрова. Дополнительный плюс – экономное использование профиля.
  • С параллельными поясами. Это наиболее простой и экономичный вариант, для сборки которого используются стойки и раскосы одинаковых размеров. Фермы из профильной трубы с параллельными поясами легко монтировать, благодаря унифицированной конструкции, большому количеству деталей одного размера и минимальному количеству стыков. Подходят для мягких и светопрозрачных кровель.

  • Трапециевидное. Сходно с полигональным, но имеет упрощенную схему монтажа.

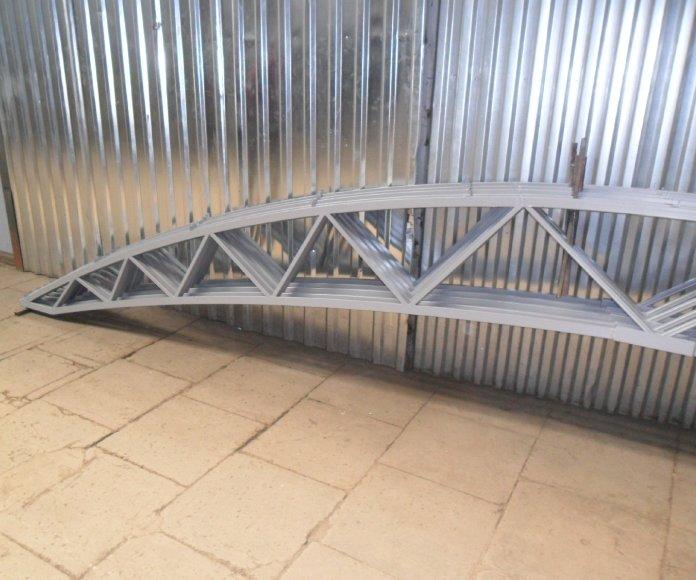

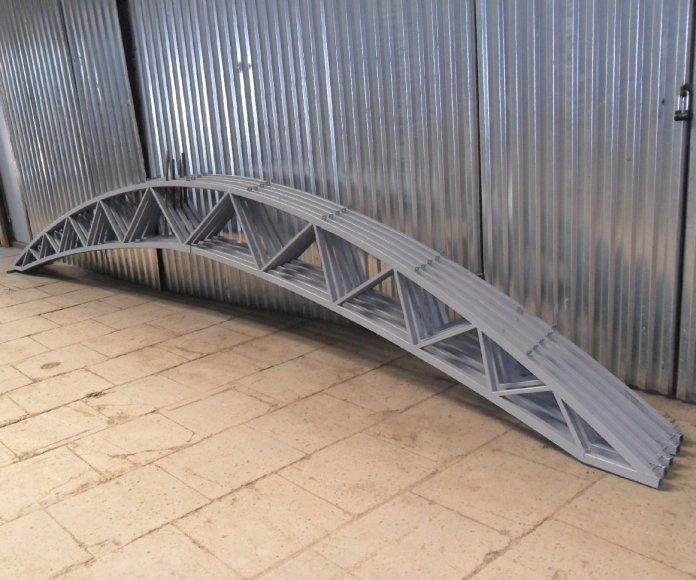

  • Арочной формы с параллельными верхним и нижним поясами. Арочные фермы из профильных труб востребованы при строительстве навесов для автомобилей, теплиц, беседок.

Варианты конструкций решеток:

  • Треугольной формы. Обычно такая схема применяется в каркасах с параллельными поясами, реже – в ферменных конструкциях треугольной или трапециевидной форм.
  • Раскосного типа. Для них характерны: большая материалоемкость и сложность исполнения. Варианты – шпренгельная (с дополнительными раскосами), полураскосная.
  • Индивидуальные решения.

Выбор фермы, в зависимости от уклона ската

Выбор конструктивного варианта во многом определяется уклоном ската:

  • 22-30°. Для формирования скатов со значительным уклоном обычно используются треугольные фермы. Их высоту – длина пролета, разделенная на 5.
  • 15-22°. Высота принимается равной длине пролета, разделенной на 7. Для возможности увеличения высоты ферменной конструкции используют варианты с ломаным нижним поясом.
  • До 15°. Обычно применяют каркасы трапециевидной формы с решеткой треугольной конфигурации. Высота ферменного блока в таких случаях определяется делением длины пролета на число, находящееся в диапазоне от 7 до 9.

Расчеты ферм из стальных профильных труб

Ферма перекрытия – ответственный конструктивный элемент, перед изготовлением которого обязательно проводят расчеты и составляют проект. Проведение расчетных работ необходимо доверить специалисту, поскольку правильная конструкция фермы из профильных труб во многом определяет функциональность не только крыши, но и всего строения. При наличии определенных знаний и создании небольших объектов можно воспользоваться специальными компьютерными программами «Автокад», 3D MAX, Arcon.

Этапы проектирования

  • Определяют размер пролета строения, форму крыши, наклон скатов. При этом учитывают запланированный кровельный материал, снеговые и ветровые нагрузки, характерные для данного региона, тип грунта. Также принимаются во внимание вероятные особые нагрузки, которые может испытывать ферма, изготовленная из профильных труб, – штормы, ураганы, землетрясения.
  • С учетом принятых выше параметров выбирают конструктивный тип фермы.
  • После примерного определения габаритов и конструкции определяют вариант изготовления – в заводских условиях, сборку на месте из заготовок, заказанных на предприятии, или проведение полного цикла заготовочных и сборочных мероприятий на строительной площадке.

Полезные советы по изготовлению своими руками ферм из профильных труб

  • Для облегчения конструкций, используемых для устройства крыш с минимальным уклоном скатов, используют дополнительные решетки.
  • Для снижения массы каркасов, устанавливаемых для организации скатов с диапазоном углов наклона 15-22°, нижний пояс изготавливают ломаным.
  • При длине прогонов от 20 м применяют каркасы Полонсо, состоящие из двух треугольных конструкций, соединенных стяжкой. Такой конструктивный вариант позволяет избежать монтажа в раскос большой длины.
  • Дистанция между ферменными конструкциями в общем случае не должна превышать 1,75 м.
  • При выборе труб для сложных эксплуатационных условий необходимо учитывать марку стали, из которой они изготовлены. Для регионов с холодным климатом используют трубные изделия из низколегированных сталей, проявляющих высокую устойчивость к низким температурам. При высокой коррозионной опасности следует применять оцинкованную продукцию.

Основные этапы работ по изготовлению и монтажу ферм из профильных труб

Осуществлять заготовительные, сборочные и монтажные работы должны специалисты, обладающие соответствующими знаниями, навыками и инструментом. Важно определить, какие работы можно производить внизу, а какие – после подъема стержневой конструкции на место установки, понадобится ли специальная строительная техника.

Процесс монтажа ферм из профильных труб при сооружении навеса и других каркасных конструкций включает следующие мероприятия:

  • Расчистка, выравнивание и разметка участка.
  • Установка металлических вертикальных опор с заглублением и бетонированием.
  • Прихватка и последующая приварка поперечных связей.
  • Сборка и сварка заготовок ферм из профильных труб по заранее намеченной схеме.
  • Подъем собранных ферменных блоков на место установки.
  • Приварка к установленным блокам перемычек с отверстиями, предназначенными для крепления кровельного материала.
  • Зачистка сварных швов, особенно – на верхних гранях каркаса.
  • Обезжиривание элементов металлоконструкции. При использовании неоцинкованного профиля его поверхность грунтуют и окрашивают, что позволяет существенно продлить эксплуатационный период.

Кровельные фермы – это основополагающий конструктивный элемент в быстровозводимом строительстве.

Кровельные фермы для домостроения выполняются в основном из дерева, которое подвержено воздействию окружающей среды. В местах соприкосновения дерева с другими материалам необходимо устройство прокладок, которые прослужат влагоизоляцией со стороны кровли, пароизоляцией со стороны жилых помещений. Обязательно устройство вентилируемых зазоров и обработка антипиренами и антисептиком.

Кровельная ферма несет на себе все конструктивные нагрузки крыши, вес кровли, обрешетки и противостоит внешним воздействиям.

Кровельная ферма из металлоконструкций наиболее долговечный, надежный и качественный материал, который подходит абсолютно всем типам зданий, имеют широкую область эксплуатации в различных климатических зонах и погодных условиях.

Компания «МСЛ Консалтинг групп» предлагает Вам кровельные фермы из металлоконструкций следующих типов:

Двускатная кровельная ферма

Стропильная система из металла, где в основе лежит треугольник, как самая жесткая и максимально экономичная конструкция, способная равномерно распределить нагрузки на несущие стены дома и стать несущей кровельной частью. Создается на основе точных расчетов, исходя из требований к строительству крыши. Существует ряд конструктивных элементов, вариации, применение которых влияют на разнообразие видов конструкций подобных ферм. Есть различие по межопорным пролетам – висячие стропила опираются на крайние опоры, а наклонные имеют дополнительную опору на среднюю несущую стену.

Кровельная ферма ножницы

Оригинальная стропильная конструкция из металла, где нижняя плоскость состоит из двух сегментов (затяжек), имеющих уклон. Нижний пояс фермы не заполняет подкровельное пространство. В промышленных зданиях и многих дизайнерских проектах не предусматривается межэтажное перекрытие. Это дает ряд преимуществ в эстетическом плане. Но для выполнения основной функции противостояния растяжке стропил необходимо обеспечить угол наклона сборной затяжки не более 2/3 угла стропил.

Кровельная ферма односкатная

Используется для обустройства односкатной крыши или для зонообразной, где несколько скатов монтируются на разных уровнях. Желательное расположение нижней части с подветренной стороны. Как правило, угол наклона ниже, чем у многоскатных. При длине стропильной ноги более 4,5м необходимы подпоры (стойки, подкосы).

Балочная кровельная ферма с параллельными поясами

Используются на плоских или мало пологих односкатных кровлях, для обустройства мягкой кровли, для чердачных и межэтажных перекрытий или для их усиления. Решетка системы треугольников делает ферму неизменяемой при любой нагрузке. Подходит для перекрытия и больших пролетов, что делает ее наиболее востребованной в области промышленного строительства.

Читать еще:  Проверка вентиляционных каналов и дымоходов кто занимается – требования к вентканалам

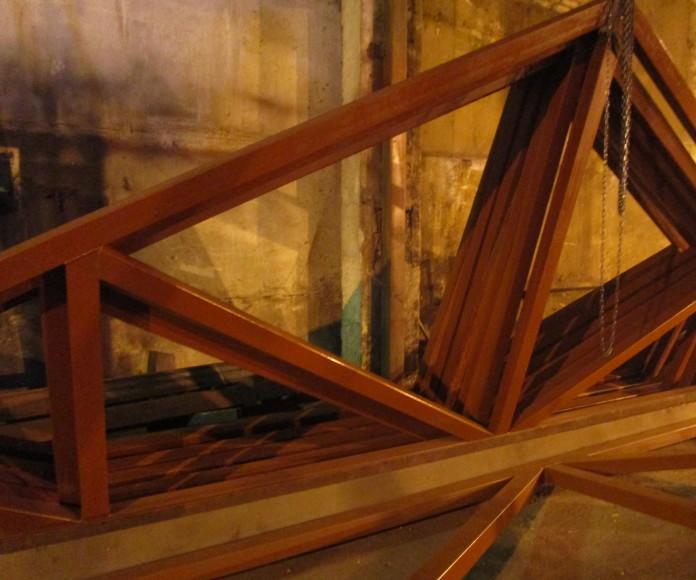

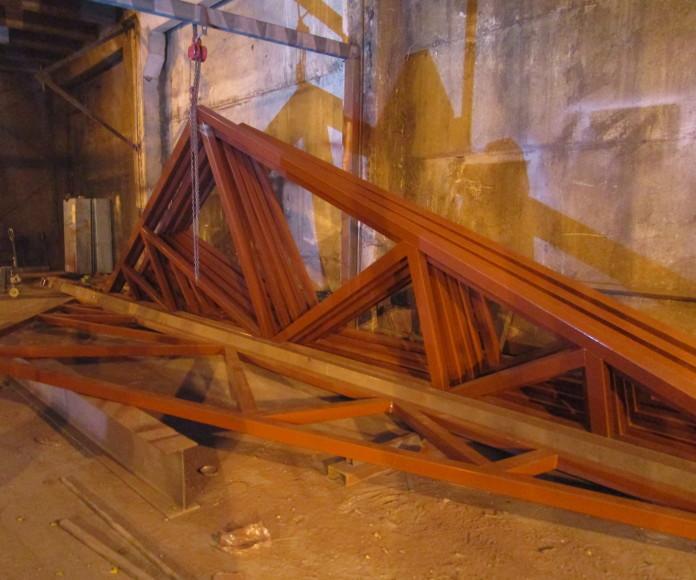

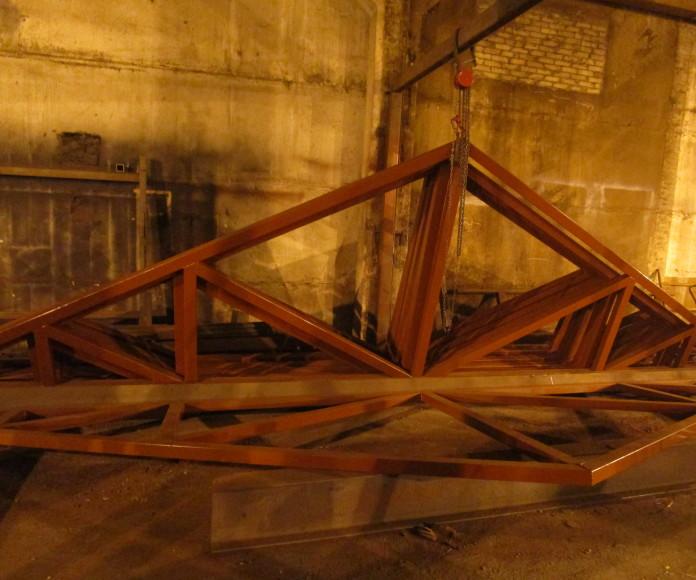

Треугольная рамная кровельная ферма с прямоугольным очертанием

Применяется как мансардная ферма при обустройстве двускатной треугольной крыши. В данном случае, часть стропильной системы является каркасом мансарды. Металлические балки межэтажного перекрытия могут служить затяжкой. Имеет массу конструктивных решений, основанных на использовании дополнительных подкосов и прогонов.

Чердачная кровельная ферма с прямыми стойками

Применяются в строительстве двускатной крыши для обустройства части подкровельного пространства в качестве жилого помещения, при необходимости создание дополнительной площади. Конструкция имеет две параллельные балки-стойки и горизонтальные схватки, которые формируют геометрию жилого помещения. Система подкосов выполнена за его пределами.

Кровельная ферма ножницы. Тип Т

Ножницеобразная ферма, средний сегмент нижней плоскости которой не имеет уклона и выполнен горизонтально. Центральная стойка под коньковым прогоном передает горизонтальное напряжение на нижний пояс фермы, сводя его к нулю. Дополнительные стойки позволяют увеличить ширину прогона, подкосы формируют все те же углы – основу надежной конструкции и распределяют оставшуюся нагрузку. Стропила имеют две крайние опоры.

Мансардная кровельная ферма с прямыми стойками

Конструкция с изломанными скатами для тех случаев, когда невозможно вписать мансардное помещение в простую треугольную крышу. При установке на однопролетный дом необходимо усиление схваток стояков нижнего и верхнего пояса (который служит межэтажным перекрытием). Если есть дополнительная опора из внутренней стены, это не обязательно. Жилое помещение здесь формируют параллельные схватки и стойки. Ферма без центральной опоры, и это дает простор для свободной планировки мансарды.

Мансардная ферма с высоким положением затяжки и не формирующая перекрытие

Изломанные скаты образуют два угла наклона – пологий и крутой, что идеально подходит для обустройства просторной мансарды. Отсутствует «глухая» зона. Конструктивная особенность фермы – нависающие стропила, за счет чего фермы опираются через угловые подкосы на продольные стены с закрепленным мауэрлатом. Сложная шпренгельная система в верхней части стоек и подкосов, формирующих треугольники, требует точного расчета распределения напряжения и нагрузки. Высокое положение затяжки, соединяющей стропильные ноги, обуславливает высокие требования к креплениям и к мощности самой затяжки, так как она снижает распирающее усилие металлических стропил.

Типы металлических ферм

  1. Универсальные кровельные фермы для промышленных зданий: односкатные и двускатные. Пролеты для них унифицированы, они принимаются кратными 3 м, могут быть на 18, 24, 30 метров. Угол наклона раскосов составляет обычно 45-50°, общая форма обеспечивает жесткость конструкции, способность выдержать большие нагрузки.
  2. Металлические кровельные фермы, имеющие дополнительные шпренгели, используются в беспрогонных конструкциях для крупнопанельных железобетонных плит с шириной в 1,5 м. Это дает возможность на 4-6% уменьшить вес фермы.
  3. Треугольные кровельные фермы применяются для жилых домов, когда уклон кровли планируется достаточно крутым.

Применяемые сегодня фермы из металла могут быть самыми различными, что сильно отличает их от прочих. Они отличаются по форме поясов, пролетов, размерами, схемами изготовления. Так, статические фермы могут быть рамными, балочными, вантовыми, арочными. Балочные в этом случае отличаются более экономным расходом материалов, меньшим весом, чем остальные, они могут применяться для изготовления конструкций, нуждающихся в устойчивости к большим, постоянным нагрузкам. Арочные используются для созданий необычных привлекательных форм кровли, но при их сооружении расход строительных материалов несколько увеличен.

Кроме того, применяются комбинированные схемы, полигональные, сегментированные, треугольные, трапециевидные, с параллельными поясами. Все они отличаются большой прочностью, небольшим весом, устойчивостью. Высокое качество монтажа стропильной системы обеспечивается тем, что любой расчет для подобной конструкции осуществляется при помощи специальных программ.

В качестве материалов для изготовления металлических ферм применяются облегченный металлический оцинкованный профиль (так называемые ЛСТК, то есть легкие стальные тонкостенные конструкции), скрепляемые саморезами и специальными болтами, либо специальные стальные балки, для которых используются сварные соединения.

Монтаж кровельной фермы

Перед монтажом кровельная ферма из ЛСТК собирается на земле и поднимается на требуемую высоту в готовом виде, затем конструкция закрепляется на каркасе здания.

Монтаж выполняется в несколько этапов:

Плоские металлические фермы — подробное описание и руководство по изготовлению из 2 этапов

Не знаете, как сделать легкое и жесткое перекрытие в строительных конструкциях с большой шириной пролета? В таких случаях лучше всего использовать плоские металлические фермы для крыши. Я расскажу, что такое ферма, и как ее можно сделать самому в условиях домашней мастерской.

Из чего состоит ферма

По определению ферма — это строительная конструкция из жестких стержней, которые соединяются между собой в узлах и образуют геометрически неизменяемую систему. Единственная неизменяемая геометрическая фигура в системе координат — это треугольник, поэтому любая фермическая конструкция состоит из множества соединенных между собой треугольников.

Технические параметры ферм характеризуются следующими величинами:

  • Длина пролета — расстояние между двумя ближайшими опорными точками;
  • Панель нижнего пояса — расстояние между двумя смежными узлами на нижней продольной балке;
  • Панель верхнего пояса — расстояние между ближайшими двумя узлами на верхней продольной балке;
  • Высота — габаритный размер фермы с параллельными поясами по вертикали.

Если балка верхнего пояса расположена не параллельно балке нижнего пояса, то указывается два значения высоты Н1 и Н2. Измеряется от балки нижнего пояса, до самой нижней и самой верхней точки балки верхнего пояса.

  1. Нижний пояс — продольная горизонтальная балка, которая связывает все соединительные узлы в нижней части фермической конструкции;
  2. Верхний пояс — продольная, наклонная или радиусная балка, связывающая все соединительные узлы в верхней части фермы;
  3. Стойки — вертикальные поперечные связи, которые соединяют все узлы нижнего и верхнего поясов. Воспринимают и распределяют по всей ферме основную нагрузку на сжатие;
  4. Раскосы — диагональные поперечные связи, соединяющие все узлы верхнего и нижнего поясов. Воспринимают нагрузку на сжатие и растяжение. Оптимальный угол наклона раскосов — 45°;

  1. Узлы — точки соединения вертикальных стоек и диагональных раскосов с горизонтальными балками нижнего и верхнего пояса фермы. В строительной механике условно принимаются как шарнирное сочленение;
  2. Узловые соединения. При изготовлении фермических конструкция применяется два способа соединения всех элементов в узлах:
  • Сварное соединение с непосредственным примыканием всех элементов друг к другу;
  • Болтовое или клепаное соединение — все пояса и решетки поперечных связей соединяются между собой при помощи фасонки из толстого листового металла.

При изготовлении сварной фермы из тонкостенной стальной трубы или уголка, для сваривания элементов между собой также иногда применяются фасонки.

Разновидности фермических конструкций

Основное преимущество ферм перед сплошными балками — это высокая несущая способность при малом удельном весе и небольшом расходе материалов. По своему устройству и характеру распределения нагрузок, фермические конструкции делятся на два вида:

  1. Плоские фермы — это такие конструкции, в которых все стержни расположены в одной плоскости:
  • Направление вектора приложенной нагрузки должно совпадать с плоскостью расположения фермы:
  • Для противодействия боковым и сдвигающим нагрузкам плоские фермы нужно скреплять дополнительными продольными и диагональными связями.
  1. Пространственные фермы — собираются из набора стержней, которые ориентированы во всех трех плоскостях:
  • Они немного сложнее в изготовлении, но в то же время способны выдерживать одновременное воздействие вертикальных, горизонтальных и боковых нагрузок;
  • За счет этого пространственные металлические конструкции можно устанавливать без связей с другими конструкциями, поэтому их нередко используют для изготовления одиночных балок, опорных столбов, мачт и пр.

В частном жилищном строительстве обычно используются плоские фермы, которые в свою очередь, также делятся на несколько видов:

  1. Полигональные фермы:
  • Для изготовления нижнего пояса используется одна сплошная балка, а верхний радиусный пояс собирается из нескольких прямых отрезков;
  • Полигональные стальные фермы применяются для строительства арочных ангаров или полукруглых навесов и козырьков с большой шириной пролета.
  1. Трапециевидные фермы:
  • Нижний пояс изготавливается из одной сплошной балки, а верхний — из двух наклонных;
  • Трапециевидная металлическая ферма чаще всего используется в промышленном строительстве при больших пролетах, поскольку способна выдерживать значительные весовые и ветровые нагрузки. Главный недостаток — большая высота.
  1. Параллельные или прямоугольные фермы:
  • Из названия понятно, что верхний и нижний пояса изготавливаются из двух параллельных балок, а очертание конструкции имеет прямоугольную форму;
  • Это наиболее распространённый вид ферм. Их несложно изготовить своими руками и они практически не имеют ограничения по использованию.
  1. Сегментные фермы:
  • Изготавливаются по аналогии полигональной конструкции, только для верхнего пояса используются не прямые балки, а цельный сегмент окружности;
  • Для изготовления сегментов я советую использовать прокатный станок для стальных труб;
  1. Симметричная треугольная ферма:
  • Изготавливаются в виде равнобедренного треугольника с вертикальными стойками и диагональными связями;
  • Применяются при строительстве двухскатной кровли, а наклонные балки верхнего пояса используются в качестве стропил.
  1. Несимметричные треугольные фермы:
  • Имеют похожую конструкцию, но изготавливаются в виде прямоугольного треугольника;
  • Применяются в качестве несущих стропильных ферм для односкатной наклонной кровли.

Как сделать ферму для крыши

Ниже представлена инструкция по изготовлению плоской параллельной фермы. Если вам нужна фермическая конструкция другой формы, вы ее сможете изготовить аналогично.

Читать еще:  Течет крыша из профнастила что делать: ППР на ремонт кровли из профлиста

Этап 1: подготовка инструментов и материалов

Для изготовления ферм и пролетов понадобится гараж или просторная домашняя мастерская, набор слесарных инструментов и сварочное оборудование:

Иллюстрация Описание работ
Слесарные инструменты:
  1. Прочный и устойчивый металлический верстак;
  2. Большие слесарные тиски;
  3. Ножовка по металлу;
  4. Тяжелый молоток и кувалда;
  5. Набор напильников по металлу;
  6. Пассатижи и плоскогубцы;
  7. Линейка, рулетка, штангенциркуль и пр.
Электроинструменты:
  1. Дисковая или ленточная отрезная машинка по металлу;
  2. Болгарка с набором зачистных и отрезных дисков по металлу;
  3. Электродрель или сверлильный станок с набором сверл;
  4. Точильный станок с наждачным камнем;
  5. Электродуговой сварочный аппарат с электродами 3-4 мм.
Материалы:
  1. Стальные профильные трубы 20х20 — 60х60 мм;
  2. Стальной уголок или швеллер 20х20 — 50х50 мм;
  3. Стальной лист толщиной 4-10 мм.
  4. Антикоррозионная грунтовка и эмаль по металлу.

Этап 2: изготовление плоской фермы

В большинстве случаев строительные конструкции собираются из нескольких плоских ферм одного или двух одинаковых типоразмеров. Ниже я приведу пример изготовления одной из них:

Иллюстрация Описание работ
Инженерные расчеты:
  1. Расчет навеса из профильной трубы удобно выполнять при помощи специальной программы;
  2. Для этого нужно задать начальные характеристики:
  • Длину пролета;
  • Количество опорных точек;
  • Высоту балки на опорах;
  • Высоту балки по центру;
  • Тип и форму фермической решетки;
  • Сечение и сортамент используемого металлопроката.
  1. На основании этих данных программа выдаст готовые технические чертежи с указанием всех размеров (как на фото).
Подготовка металла:
  1. Металлопрокат распилить на нужные отрезки, в соответствии с чертежами;
  2. После распиловки снять с торцов труб заусенцы и протереть их от заводской смазки уайт-спиритом и ацетоном;
  3. Если на трубах есть следы коррозии, их надо удалить болгаркой с зачистным диском;
  4. В трубах разметить и просверлить все необходимые отверстия;
  5. Для удобства каждую группу отрезков связать малярным скотчем и пометить маркером.
Изготовление металлических ферм:
  1. На сварочный стол уложить балки верхнего и нижнего пояса, и приварить к ним крайние боковые стойки;
  2. После этого вварить внутрь все вертикальные стойки и диагональные раскосы;
  3. Опорные пятки, кронштейны и монтажные пластины привариваются в самую последнюю очередь;
  4. Сначала все детали надо собрать на точечных прихватках;
  5. Когда вы убедитесь, что все сделано правильно, нужно обварить соединения сплошным швом;
  6. Сварные швы зачистить от шлака и окалины;
  7. Готовые навесы из профильной трубы покрасить антикоррозионной грунтовкой и эмалью по металлу.

Если вам нужно сварить много однотипных деталей, я рекомендую предварительно изготовить шаблон на листе плотного картона, оргалита или фанеры.

Заключение

Теперь вы знаете, для чего используются металлические фермы, и как их можно изготовить в гараже или в домашней мастерской. Советую также смотреть видео в этой статье, а все свои вопросы и пожелания оставлять ниже в комментариях.

Изготовление металлических ферм

Металлические фермы используются для сооружения кровли промышленных, торговых и складских сооружений. Такие объекты характеризуются большой шириной пролетов и сложным характером нагрузок действующих на фермы и балки. Помимо обычных требований по снеговым и ветровым нагрузкам, сейсмической устойчивости появляются дополнительные факторы, связанные с работой мостовых кранов, кран-балок и пр.

Стандарты изготовления металлических ферм

Металлические фермы, прогоны, балки и связи – все эти изделия относятся к стальным строительным конструкциям. Безопасность здания напрямую связана, со способностью элементов кровельных металлоконструкций противостоять различным нагрузкам. Поэтому, введены стандарты, которым должны соответствовать эти изделия:

  • ГОСТ 23118-99 . Стандарт описывает общие технические условия, для всех строительных стальных конструкций.
  • ГОСТ 23119-78 . В тексте этого документа перечислены допуски требования на изготовление ферм, которых производится методом сварки из спаренных уголков. Конструкции этого типа применяются для зданий с шириной пролетов: 18, 24, 30, 36 м.
  • ГОСТ 27579-88 . В стандарте приводятся технические условии на изготовление металлических ферм, которые также производится методом сварки, но из гнутых или сварных профилей прямоугольного сечения. Ширина пролетов перекрываемых такими фермами 18, 24, 30 м. Металлоконструкции такого типа применяются для перекрытия зданий, оборудованных мостовыми и подвесными кранами.

Сварка элементов ферм должна производиться механизированным способом. Для таких металлоконструкций характерна высокая точность изготовления. Достаточно отметить, что допуски по длине, при таких размерах пролетов составляют миллиметры.

Фермы из вальцованной трубы

Металлическая ферма для кровли, изготовленная из вальцованной профильной трубы. Данная ферма оптимально подходит для дачного строительства: сочетает в себе привлекательный внешний вид, оптимальную цену и универсальность конструкции, позволяющую производить легкий монтаж. Ферма покрыта грунтовкой и эмалью, но может быть обработана и методом холодного цинкования.

Кровля, изготовленная из таких ферм, может быть покрыта как пленкой, так и поликарбонатом. Вальцованная труба придает ферме элегантность и визуальную легкость, поэтому такие кровли оптимальны для загородных участков, где будут превосходно смотреться как на дачной теплице, так и на навесе для автомобиля. Мы можем изготовить ферму такой конструкции под любые размеры из любой трубы, чтобы навес идеально подошел вашим требованиям.

Треугольные фермы из профтрубы

Треугольные металлические фермы, выполненные из профильной трубы, достаточно широко распространены в строительстве для монтажа кровли над относительно компактными зданиями с небольшими пролетами. Такие фермы просты как в изготовлении, так и в монтаже, что положительным образом отражается на цене обоих этих компонентов конечной стоимости металлоконструкции.

Монтаж металлических ферм

Не стоит экономить на надежности перекрытия! Металлические фермы, балки продольные и поперечные, связи и даже монтажные прокладки, входящие в комплект отправки должны отличаться безупречным качеством и соответствовать всем стандартам. Этого требует ответственное назначение кровельных металлоконструкций.

Наша компания обладает всеми необходимыми производственными возможностями для выпуска таких изделий а также монтажа металлических ферм. На заводе металлоконструкций установлено сварочное оборудование, обязательное для производства гостированных ферм и балок перекрытия. Автоматизированные процессы электросварки, технологическая дисциплина и жесткий контроль качества обеспечивают надежность и соответствие всех деталей ГОСТам.

Изготовленные фермы на нашем предприятии, загрунтованы и покрашены по 5 классу покрытия (ГОСТ 9.03274). Это обеспечивает их коррозионную стойкость в течение длительного срока эксплуатации.

Здание из металлоконструкций цена от 210 000 руб.

Кровля для торгового павильна цена от 850 000 руб.

Фермы из металла в кровле торгового центра цена от 1 200 000 руб.

Сферическая кровля цена от 860 000 руб.

Металлоконструкции для гипермаркета цена от 50 000 руб./т

Металлические фермы в кровле небольшого склада цена от 51 000 руб./т

Кровля для торгового центра цена от 55 000 руб./т

Кровля для частного хранилища цена от 56 000 руб./т

Загородный дом из металлоконструкций цена от 50 000 руб./т

Фермы в кровле небольшого ангара цена от 2 300 000 руб.

Металлокаркас здания цена от 1 600 000 руб.

Металлокаркас здания цена от 1 600 000 руб.

Реставрация кровли цена от 52 000 руб./т

Дом из металлоконструкций цена от 51 500 руб./т

Металлическая ферма цена от 5 000 руб./шт.

Монтаж кровли цена от 20 000 руб./т

Прогоны

Интехпром предлагает строительным компаниям прогоны металлические для строительства каркасных зданий. Они предназначены для установки стеновых панелей и кровельных материалов, обеспечивают передачу на каркас снеговых и ветровых нагрузок, увеличивают жесткость и устойчивость всей конструкции.

Компания выпускает два типа прогонов сплошные и решетка. Для сплошных прогонов используется швеллер и гнутый профиль, такие изделия оптимальны при расстоянии между колоннами 6м, на них легко крепятся стеновые панели и кровля. Если проектом предусмотрено крепление прогонов на болты, то в них просверливаются монтажные отверстия.

При расстоянии между колоннами 9 и более метров используются решетчатые прогоны. Компания ИнТехПром изготавливает такие элементы из уголка, спаренного уголка, другого металлопроката или гнутого профиля.

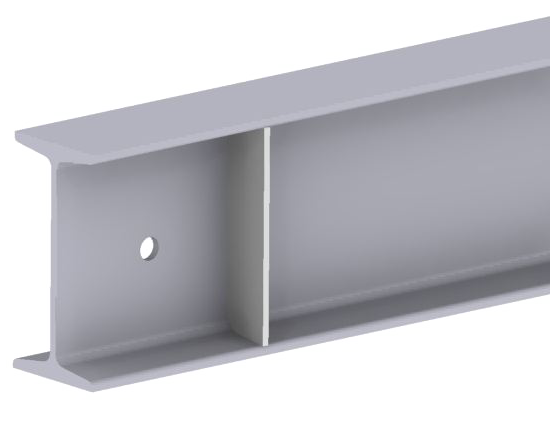

Ригели

Для соединения колонн при строительстве сооружений большой высоты и с большими пролетами используются металлические ригели – линейные несущие элементы конструкций. Как правило, они изготавливаются из двутавровой балки и способны выдерживать большие нагрузки.

Наша компания предлагает изготовление ригелей по чертежам заказчика, или по собственным расчетам. Одновременно с ними удобно заказать узлы сопряжения металлических ригелей и накладки для сварки. В этом случае вы получаете качественно изготовленный комплект для монтажа.

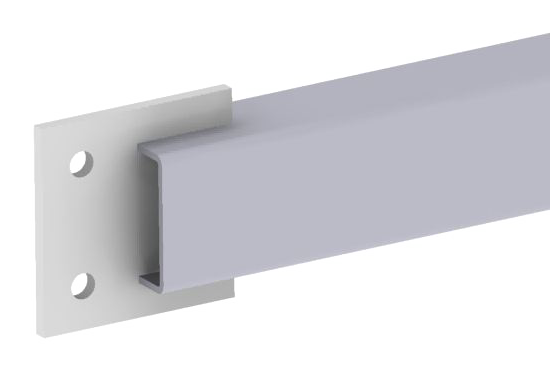

Связи

Связи металлические являются элементом каркаса здания, обеспечивают жесткость и прочность конструкции. По назначению разделяют вертикальные и горизонтальные связи перекрытия и вертикальные связи между колоннами. Компания ИнТехПром производит связи для каркасных зданий по общепринятой технологии. Материалом служит металлический уголок, косынки изготавливаются из листового проката. Номера проката применяются согласно проекту здания.

Также ИнТехПром предлагает решетчатые вертикальные связи между колоннами. Тип проката определяется проектом – уголок, спаренный уголок, или гнутый профиль. Качество наших изделий обеспечивается применением гостированного проката, техническими средствами контроля и соблюдением технологий. Детали конструкций могут быть окрашены в соответствии с ГОСТ 9.03274.

My site
Добавить комментарий
